Lieu d'origine: | La Chine |
Nom de marque: | HSTECH |
Certification: | CE,TUV,ROHS |
Numéro de modèle: | HS-P224 |
Quantité de commande min: | 1 jeu |
---|---|
Prix: | Negotiation |
Détails d'emballage: | Coffret en bois |
Délai de livraison: | 7-15days |
Conditions de paiement: | T / T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 100 jeux par mois |
Nom de produit: | Imprimante à écran semi-automatique | Dimension maximale du PCB: | 350x280mm |
---|---|---|---|
Taille de table de fonctionnement: | 500 x 320 mm | Format de l'image maximum: | 470x370~750x550mm |
Taille de machine: | Pour les appareils à commande numérique | Le poids: | autour de 300kg |
Surligner: | Machine de droite de contrôle de pâte de soudure,Machine vieillissante de pâte de soudure |

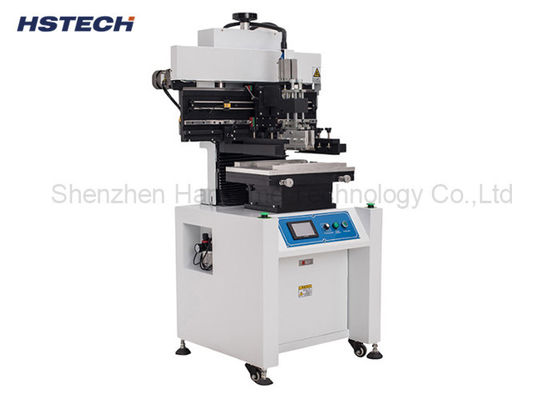

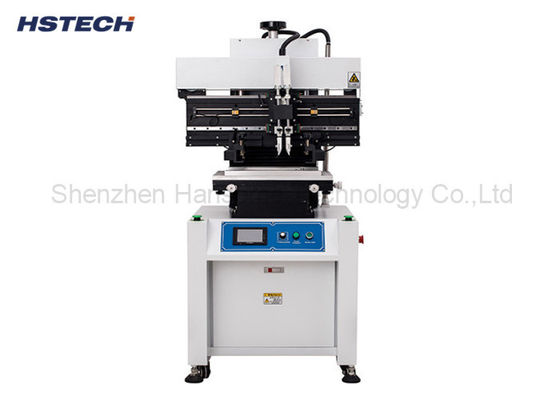

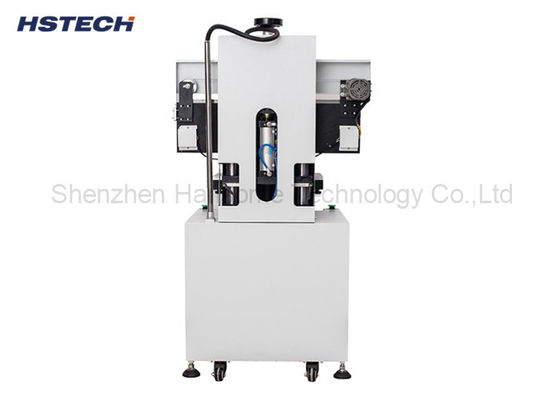

Système de commande PLC AC220V Imprimante de pâte de soudure semi-automatique en acier inoxydable
Introduction au projet
Cette machine d'impression de pâte de soudure semi-automatique est utilisée au début de la ligne de production SMT, pour imprimer la pâte de soudure avec un grattoir.
Mettez le PCB qui doit être imprimé est fixé sur la table de positionnement d'impression,et ensuite imprimer la pâte de soudure ou la colle rouge correspondante pad à travers la maille d'acier par les grattoirs gauche et droite de la machine d'impression, après impression, le PCB sera transporté à la machine de dépôt en aval via le convoyeur.
Spécification
Modèle | HS-P224 |
Nom du produit | Imprimantes à pochoirs semi-automatiques |
Taille maximale du PCB | Pour les appareils à moteur électrique |
Taille de la table d'impression | 500 x 320 mm |
Taille du cadre du pochoir | 470 x 370 ~ 750 x 550 mm |
Précision d'impression | ± 0,02 mm |
Épaisseur des PCB | 0.2 à 2.0 mm |
Vitesse de décharge | 0 à 100 mm/s |
Précision de répétition | ± 0,02 mm |
Énergie électrique | Unité de phase, AC220V/110V, 50/60Hz |
Puissance de la machine | 100 W |
Pression de l'air | 5 à 7 kg/cm3 |
Taille de la machine | 900*900*1680 mm |
Poids de la machine | Environ 300 kg |
Caractéristiques
1La machine adopte un système de contrôle PLC.
2. La machine intégrée à unUn compteur à 4 chiffres.
3. Construction verticale, le cadre de l'écran se soulève et descend verticalement par électricité, entraînant une course transversale de la tête d'impression à gauche et à droite par le guide linéaire.
4Le cadre de l'écran peut être réglé vers le haut et vers le bas pour répondre à la hauteur différente.
5. positionnement de pochoir à quatre points, la précision d'impression est de ± 0,02 mm, cadre de pochoir flexible, peut utiliser différents pochoirs de taille.
6, La racleuse peut être réglable, pratique pour le grattoir en acier inoxydable sans plomb, 200-350options.
7, un pin flexible pour positionner le PCB, peut imprimer le PCB double face.
8, l'écran tactile LED peut régler la vitesse du grattoir, utilise également un guide linéaire de marque HIWIN de haute qualité.
9, Le réglage de grattoir gauche et droite utiliser le contrôle de convertisseur de fréquence, peut régler la vitesse d'impression sur l'écran, assurez-vous que la vitesse d'impression est constante,puis l'épaisseur d'impression plus uniformément.
