| Lieu d'origine: | La Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | HS-5331R |
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Paquet en bois, avec la mousse à l'intérieur |
| Délai de livraison: | 5 ~ 7 Jours de travail |
| Conditions de paiement: | D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 200 PCS par mois |
| Nom de produit: | machine 5Axis de soudure automatique | Chaîne de déplacement: | 500x300x300x100mm |
|---|---|---|---|
| Tête de soudure: | Simple | Plate-forme: | Double plate-forme de fonctionnement de Y |
| Tension: | AC220V/110V | Spécification du fil de soudure: | 00,6 à 1,0 mm |
| Utilisation: | Carte PCB Soldeing, soudure, soudure de carte | ||
| Surligner: | Machine de soudure robotique,machine de soudage automatique |
||

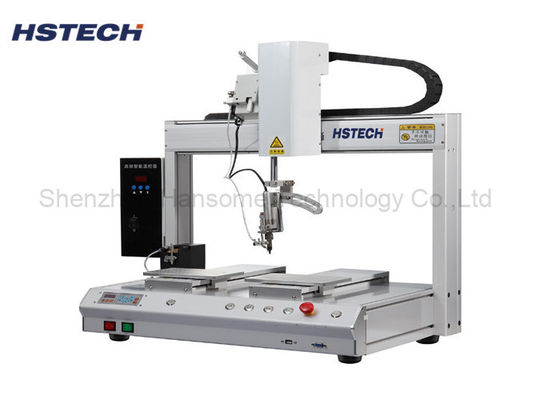

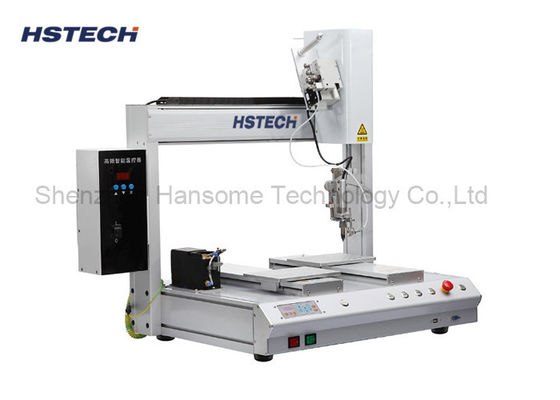

0.6 à 1.0 mm Robot/machine de soudure de PCB compatible avec le contrôle de chauffage par câble de soudure
Introduction au projet
Cette machine de soudage automatique est une machine de plateforme double Y à tête de soudage à rotation unique, portée de déplacement 500x300x300x100mm, portée de déplacement de l'axe X peut également s'étendre à 600mm,la machine est utilisée dans une usine de fabrication électronique, pour remplacer le procédé de soudage manuel traditionnel. Il convient particulièrement aux cartes mixtes, aux composants sensibles à la chaleur et aux dispositifs sensibles dans le processus de back-end SMT,également largement utilisé dans le fil de soudure de PCBLa production de l'électronique est en augmentation, et la production de l'électricité est en augmentation.
Spécification
| Modèle | Pour les appareils à moteur à combustion | Pour les appareils à moteur à combustion | |
| Voltage | Pour les appareils de type à commande numérique | ||
| Plage de fonctionnement X/Y1/Y2/Z | 500*300*300*100 mm | 600*300*300*100 mm | |
| Axe R | 360 degrés | ||
| Vitesse de déplacement X/Y/Z | une vitesse maximale de 300 mm/s | ||
| Système d'entraînement | Moteur pas à pas, ceinture de réglage | ||
| Guide linéaire | Guide de haute précision de la marque de Taiwan | ||
| Précision de répétition | ± 0,02 mm | ||
| La programmation | Le pendentif d'enseignement | ||
| Système de commande | Tableau de commande | ||
| Le stockage des programmes |
Il peut stocker mille ensembles de données de traitement et un seul
le fichier de traitement peut occuper jusqu'à 3M d'espace de stockage
(cinq mille points de traitement)
|
||
| Espace de stockage de fichiers |
Boîte portative 256M, carte hors ligne 32M, fichier de traitement unique jusqu'à
Espace de stockage 3M (100 000 points de traitement)
|
||
| Document d'appui | - Je ne sais pas. | ||
| Nettoyage de fer et étain | Nettoyage de l'air ou pneumatique | ||
| Interface extérieure | Le numéro d'enregistrement est le numéro d'enregistrement suivant: | ||
| Méthode de soudure | Soudage par traction | ||
| Le poids | 65en kg | 70 kg | |
| Dimension de la machine |
715*585*800 mm |
815*685*800 mm | |
Caractéristiques
1,Applicable à différents types de produits. La température de soudure peut être réglée librement (Température différente peut être réglée pour chaque joint de soudure)
2L'unité de soudage peut être réglée dans plusieurs directions, ce qui peut protéger le PCB et les composants des dommages.
3,Axe de travail, double plateforme de travail, avec axe de rotation R.
4, Prend en charge de nombreuses méthodes de soudage, de soudage par points, de soudage par traînée et d'autres fonctions.
5,Apprendre à programmer, peut sauver au maximum 99 groupes de programme.
6,Boîte portative 256M, carte hors ligne 32M, fichier de traitement unique jusqu'à 3M d'espace de stockage (100 000 points de traitement)
7Température numériquement contrôlée (condition d' air statique: +/- 1C).
8.Dans le processus de soudure, la pointe de la soudure a une récupération de chaleur rapide et une longue durée de vie.
9, le moteur pas à pas et le contrôle de la courroie de réglage, équipé d'un guide linéaire de marque de Taiwan en même temps.
