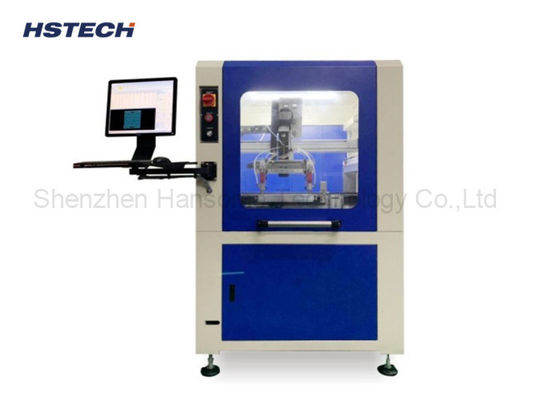

Machine de revêtement isogone sélective automatique pour le processus des coulisses de PCBA SMT

Machine de revêtement isogone sélective automatique pour le processus des coulisses de PCBA SMT
Machine de revêtement isogone sélective automatique pour le processus des coulisses de PCBA SMT

Image Grand :  Machine de revêtement isogone sélective automatique pour le processus des coulisses de PCBA SMT

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HSTECH
Certification: CE,TUV
Numéro de modèle: HS-CC300
Conditions de paiement et expédition:
Quantité de commande min: 1 jeu
Prix: Negotiable
Détails d'emballage: Cas en bois, avec la mousse à l'intérieur
Délai de livraison: 10-20 JOURS
Conditions de paiement: L/C, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 100 jeux par mois
Description de produit détaillée
Nom de produit: machine de revêtement 3Axis sélective Axe: 3 axes ou 5 axes
Alimentation d'énergie: AC220V/110V Taille de transport: 920±20mm
Poids de machine: 600KG Dimension de machine: 1060x1200x1700mm
Surligner:

machine industrielle de scelleur de vide

,

distributeur automatique de colle

Machine automatique de revêtement conforme sélectif pour PCBA SMT Backstage Process



Introduction du produit



1. La plateforme d'entraînement des axes X, Y et Z adopte une vis à bille de précision avec un servo-moteur Fuji.

2. réaliser un revêtement sélectif pour différents types de PCB.

3Ligne droite, cercle, revêtement en arc et distribution.

4. peut couvrir efficacement et uniformément le bord des composants, éliminer l'effet d'ombre de pulvérisation.

5- Précision: ± 0,02 mm.

6Avec une grande vitesse, une grande fiabilité, une grande stabilité du système de transmission et de contrôle.

7. 2 vannes peuvent basculer automatiquement l'action de pulvérisation et de revêtement, pour obtenir un procédé de revêtement de PCB à haute densité.

8. Avec une fonction de réglage automatique de largeur intelligente (réglage automatique après saisie de la largeur de la carte).



Spécification de la machine



Nom du produit Machines de revêtement de couleur conforme sélective
Modèle HS-CC300
Hauteur de transmission 920 ± 20 mm
Largeur du convoyeur 50-450 mm/ou sur mesure
Transmission L à R, ou R à L
Hauteur du composant vers le haut et vers le bas maximum 100 mm
Taille du bord de la carte de PCB ≥ 5 mm
Vitesse de transport Pour les véhicules à moteur à combustion
Vitesse de conduite sur 3 axes 800 mm/s
Précision de répétition ± 0,02 mm
Programmes de stockage jusqu'à 1000
Énergie électrique Pour les véhicules à moteur à combustion
Pression de l'air 4 kgf/cm2
Réservoir de colle 10 litres, remuer manuellement
Mode de commande Carte de commande PC+motion industrielle
Réglage linéaire du guide Réglage intelligent
Mode de programmation Enseignement manuel
Port de communication Le SMEMA
Source d'éclairage Source d'éclairage autonome
Source d'éclairage de détection Autogérés
Logiciel Logiciel de revêtement Windows+
Moteur de conduite Moteur pas à pas ((2 pièces)
Mode de conduite sur trois axes Servo-moteur + module à vis + Bouteille électrique
Nombre de soupapes en caoutchouc 1 soupape de pulvérisation + 1 soupape de distribution
Largeur de pulvérisation 3 à 20 mm
Méthode de pulvérisation Automatique
Puissance totale 20,6 kW
Corps de la machine d'acier inoxydable
Poids de la machine 600 kg
Dimension de la machine 1060 x 1200 x 1700 mm
