| Lieu d'origine: | La Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | Pour les véhicules à moteur: |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage en bois avec mousse |
| Délai de livraison: | 1 mois |
| Conditions de paiement: | D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 20 ensembles par mois |
| Nom du produit: | Machine de routeur de carte PCB | Couleur: | Blanc |
|---|---|---|---|
| Plateforme: | Le double. | Outil de coupe: | Coupeuse de fraisage |
| Système de fonctionnement: | Les fenêtres | Récolte des déchets: | Collecteur de poussière |
| Garantie: | 1 année | Voltage: | AC380V à 50 Hz |

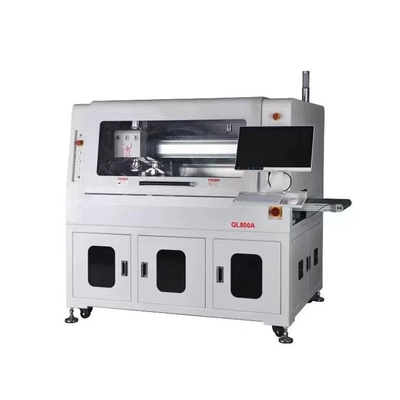

Machine de routage de PCB haute performance pour une découpe rapide et précise
Introduction au projet
Cette machine est une machine de routage automatique PCBA en ligne,la PCBA fixée avec un jig pour le routage automatique en bas du côté,et après l'acheminement de la machine utilisez l'aspiration de buse pour ramasser et placer le PCBA avec jig ensemble, il est utilisé pour séparer le trou d'emboutissage, le PCB en courbe et d'autres PCB connectés irréguliers.
Caractéristiques
1Opération automatisée: le séparateur de PCB adopte un système de contrôle automatisé, qui peut réaliser des processus de coupe automatisés.et la machine peut fonctionner selon la méthode prédéterminée, améliorant l'efficacité et la précision de la production.
2Coupe de haute précision: Le séparateur de PCB adopte une technologie de coupe avancée, qui peut réaliser une coupe de haute précision.Il peut couper les cartes PCB en formes et tailles précises selon les contours de circuit prédéfinis et les exigences de taille, assurant la qualité et la cohérence de chaque tableau.
3.Multifonctionnalité: les séparateurs de PCB ont généralement plusieurs modes et outils de coupe, qui peuvent s'adapter à différents types de cartes PCB et aux besoins de coupe.Coupe en forme de V, la découpe circulaire, etc. pour répondre aux besoins de coupe des planches de formes différentes.
4.Haute efficacité et économie de coûts: le fonctionnement automatisé et la capacité de coupe de haute précision des séparateurs de PCB leur permettent d'atteindre une production efficace.Il peut rapidement et avec précision compléter les tâches de coupeEn même temps, il peut également réduire les erreurs et les dommages causés par les opérations manuelles, améliorer la qualité et la fiabilité de la production.
5.Flexibilité et réglabilité: les séparateurs de PCB sont très flexibles et réglables.Les opérateurs peuvent ajuster les paramètres de coupe en fonction des besoins réels pour s'adapter aux différents types et tailles de cartes PCBCela le rend adapté aux besoins de la production de petits lots et de la production personnalisée.
Détails techniques
| Modèle | Pour les véhicules à moteur: | |
| Taille maximale du PCB | Pour les appareils à commande numérique | |
| Taille minimale des PCB | 50x50 mm | |
| Épaisseur des PCB | 0.4 à 6 mm | |
| Hauteur de transmission | 900 ± 50 mm | |
| Direction du transport | De gauche à droite | |
| Vitesse de transport | Le réglage est effectué à l'aide d'un dispositif de réglage de la vitesse. | |
| Mode de chargement | rail de guidage de transport de type section | |
| Réglage de la largeur du rail | Automatique | |
| Interface de communication | Le SMEMA | |
| Positionnement des PCB | Positionnement des appareils | |
| Système de cueillette | Récupération par aspiration sous vide | |
| Fuseau de coupe/vitesse | 60,000 tours/min, marque allemande ((facultatif 100 000 tours/min, marque allemande) | |
| Type de refroidissement | Type auto-refroidi | |
| Changement automatique d'outil | Optionnel | |
| Vérifiez le couteau cassé. | - Oui, oui. | |
| Vitesse de séparation | 5 à 100 mm/s | |
| Précision de coupe | ± 0,05 mm | |
| Kit de fraisage | φ0,8~φ3,0 rotation latérale droite, charpente en acier tungstène | |
| Précision de positionnement répétée | ±0,1 mm | |
| Vitesse de déplacement coordonnée | 1000 mm/s | |
| Type de plaque extérieure | Unité de transport par courroie ESD/unité de transmission de panneaux de lot | |
| Collecte des déchets | Collecte des déchets dans les placards | |
| La programmation des procédures | GERBER programme d'importation/édition de dessins à travers le système visuel | |
| Alimentation en air | 5 à 8 kg/cm3 | |
| Énergie électrique | AC380V, 50/60 Hz, 3 kW | |
| Taille de la machine | Pour les véhicules à moteur à combustion | |
| Le poids | Environ 800 kg | |
Taille de la machine
Routage de taille inférieure et collecteur de poussière
Excellent système de CCD avec caméra d'imagerie, lentille moritex et source lumineuse de niveau de mesure, pour soutenir l'étalonnage, la compensation et le positionnement de la machine,avec une grande stabilité et une capacité anti-interférence.

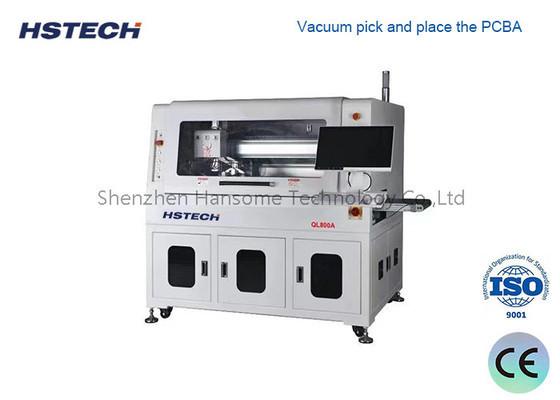

Chuck d'aspiration à vide omnipotent pour le ramassage, le placement, le déchargement et la production.
Système de déchargement composite, utilisé la ceinture antistatique ESD pour transporter le produit séparé sur le côté supérieur, et le déchet est transporté sur le côté inférieur, économiser beaucoup d'espace par cette méthode.
