| Lieu d'origine: | La Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | CM-610 |
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Cas en bois, protection de mousse |
| Délai de livraison: | 20~30 jours de travail |
| Conditions de paiement: | T/T, Western Union, MoneyGram, D/P |
| Capacité d'approvisionnement: | 50 jeux par mois |
| Nom de produit: | Machine de routeur de PCBA | Alimentation: | Alimentation de tiroir |
|---|---|---|---|
| Plate-forme de fonctionnement: | Double, boîte combinée en tant qu'une plate-forme | fonction: | Séparation de panneau de goupille de PCBA |
| Matériel: | La feuille de matel | couleur: | Orange, gris |
| Surligner: | PCB Router CNC,découpeuse de pcba |
||

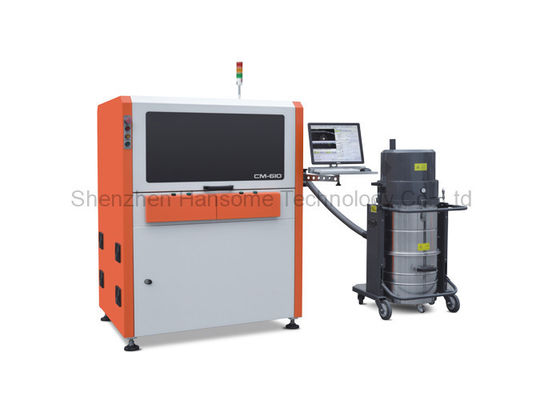

Tiroir alimentant la machine automatique de routeur de carte PCB de Depaneling avec le collecteur de poussière
Caractéristiques
1, type de fraisage routeur de carte PCB avec la haute précision et la propreté élevée, double plate-forme de travail parallèle et pindle simple.
2, basse empreinte de pas, type plate-forme de tiroir est conçus pour éviter la pollution de la pièce de propreté.
3, dépoussiérage latéral avec un rendement plus élevé que le côté inférieur, et plus à faible bruit supérieurs.
4, double conception de plate-forme, faciles à utiliser et entretien.
5, demande de pcba de 350*350mm, une plus grande taille peuvent être adaptés aux besoins du client.
6, hausse avec le robot pour réaliser la fonction intégrée. (option)
Spécifications
| Modèle | CM-610 | CM-610max |
| Taille maximum de carte PCB | 350x350mm | 450x450mm |
| Taille minimum de carte PCB | 5x5mm | |
| Épaisseur de carte PCB | 0.4~6mm | |
| Taille de table de travail | 850mm | |
| Mode de chargement | Alimentation et libération manuelles | |
| Positionnement de carte PCB | Dé ou gabarit magnétique | |
| Coupure de l'axe/de vitesse | Sycotec, fabriqué en Allemagne, 5000-60000rpm | |
| Type de refroidissement | Type refroidi par individu | |
| Inspection de couteau de coupure | Oui | |
| Coupure de la vitesse | 1-100mm/s | |
| Coupure de l'exactitude | ±0.05mm | |
| Kit de fraisage | rotation de la droite φ0.8~φ3.0, acier de tungstène de jambe | |
| Répétition plaçant l'exactitude | ±0.02mm | |
| Vitesse mobile du même rang | 1000mm/s | |
| Programmation de Precedure | Importation de dessin de GERBER ou édition par le système visuel | |
| Alimentation en air | ³ de 5-8KG/cm | |
| Alimentation d'énergie | AC380V±5%, 50/60Hz, 3KW | |
| Dimension de machine | 1250*1000*1650mm | 1350*1100*1650 |
| Poids de machine |
Appro 900kg
|
|
Dimension de machine
Détails de machine
Le système superbe de vision (équipé de la lentille industrielle de Moritex de caméra de représentation de l'Allemagne et de marque du Japon), et l'ESD balayent le dispositif latéral supérieur de dépoussiérage.
Intégré coupant le système (coupe avec le gabarit ou le dé magnétique), et le PIN magnétique de dé (conception de brevet)
Système de coupure fiable (employez l'axe de l'Allemagne Sycotec et la fréquence inversent), système anglais de la version Win7/Win10.
