| Nom du produit: | Machine intégrée de routeur de PCBA | Matériel: | La feuille de matel |
|---|---|---|---|
| Taille des PCB: | 50x50 à 350x350 mm | Épaisseur du PCB: | 0.4-6mm |
| Taille de transmission: | 900 ± 50 mm | Énergie: | AC380V, 50/60HZ |
| Vitesse de séparation: | 1-100 mm/s | La communication: | SMEMA |
100000 tours par minute Système CCD à fuseau en ligne de dépannage du routeur de PCB sans Jig
Introduction au projet
Cette machine est un système de routeur en ligne entièrement automatique, avec chargeur et déchargeur pour la ligne d'essai ATE, broche à grande vitesse, faible force de contrainte pour couper le PCBA et assurer la précision et la clarté.
Caractéristiques
1, Utilisez l'Allemagne Sycotec Spinde, Max 1000000 RPM et fonction de commutation automatique de l'outillage.

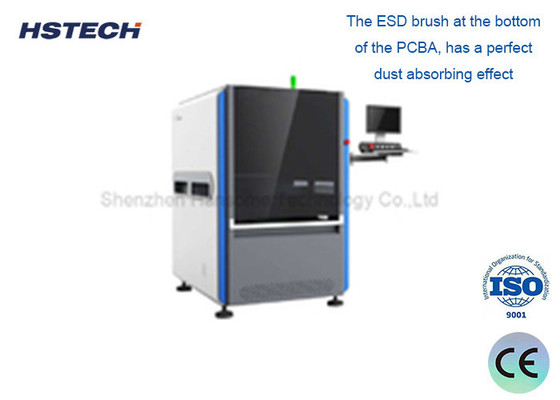

2"La brosse ESD au bas du PCBA, a un effet d'absorption de poussière parfait.
3, Excellent système de CCD avec caméra d'imagerie, lentille Moritex et source lumineuse de niveau de mesure, pour soutenir l'étalonnage, la compensation et le positionnement de la machine,avec une grande stabilité et une capacité anti-trouble.
4, une solution de routage sans Jig parfaite, prise en charge de la taille du PCB 20*20~350*350mm, et un dispositif de récupération peut réaliser un retrait et une installation rapides, une fiabilité élevée et un faible coût.
5, répertoire d'outils standard avec trois types d'outils 3.175,chacun avec 10 pièces à l'intérieur. avec système de serrage de précision et système de levage,X1,Y1 et Z1 pour changer les outils
6, Solution de déchargement1: Le PCBA, après coupure, sera placé sur la courroie ESD, puis introduit dans la chaîne d'essai ou d'assemblage.Solution de déchargement 2: Avec l'unité de déchargement par lots, la pince palsera le plateau.
7, La fraiseuse est entraînée par une broche à grande vitesse avec les avantages d'une force de coupe réduite, d'une grande précision, d'un faible bruit et est adaptée à toutes les formes de PCBA, comme les circuits arrondis, les lignes droites, les types L ou U,des carrés et des formes d'arcs.
8, système Win7/Win10 version anglaise
Spécification
| Modèle | ARM-710 | ARM-711 est un appareil |
| Taille maximale du PCB | Pour les appareils à moteur | |
| Taille minimale des PCB | 50x50 mm | |
| Épaisseur des PCB | 0.4 à 6 mm | |
| Hauteur de transmission | 900 ± 50 mm | |
| Direction du transport | De gauche à droite | |
| Vitesse de transport | Le réglage est effectué à l'aide d'un dispositif de réglage de la vitesse. | |
| Mode de chargement | rail de guidage de transport de type section | |
| Réglage de la largeur du rail | Automatique | |
| Interface de communication | Le SMEMA | |
| Positionnement des PCB | Fermeture des rails de guidage supérieur et inférieur | |
| Système de cueillette | Système de serrage rotatif à 360°, 2 groupes de buses d'aspiration sous vide; 4 groupes d'unités de transport par courroie ESD/répartition de panneaux de lots au maximum | |
| Fuseau de coupe/vitesse | 100,000 tours/min, marque allemande | 60,000 tours/min, marque allemande |
| Changement automatique d'outil | - Oui, oui. | Je ne veux pas. |
| Vérifiez le couteau cassé. | - Oui, oui. | - Oui, oui. |
| Vitesse de séparation | 1 à 100 mm/s | |
| Précision de coupe | ± 0,05 mm | |
| Kit de fraisage | φ0,8 ~ φ3,0 pour le côté droit, charpente en acier tungstène | |
| Précision de positionnement répétée | ± 0,02 mm | |
| Vitesse de déplacement coordonnée | 1000 mm/s | |
| Type de plaque extérieure | Unité de transport par courroie ESD/unité de transmission par panneau de lot | |
| Collecte des déchets | Sortie par voie ferroviaire | |
| Programmer les procédures | GERBER programme d'importation/édition de dessins à travers le système visuel | |
| Alimentation en air | 5 à 8 kg/cm3 | |
| Énergie électrique | AC380V, 50/60 Hz, 3 kW | |
| Taille de la machine | Pour les véhicules à moteur à combustion | |
| Le poids | Approximativement 1000 kg | |
Taille de la machine
Détails
1, Changement automatique d'outil de coupe 2, Détection de couteau cassé 3, Mode de production automatique
4, fonction statistique du RPC et système ERP de correspondance
5, Optionnel pour le collecteur de poussière sous vide résistant aux explosions et le moniteur de volume d'air
Parfait système de routage PCBA sans Jig pour fixer la carte, supporter 20x20 ~ 350x350mm taille de PCB, et le dispositif de ramassage peut réaliser
rapidement enlevé et installé, fiable et peu coûteux.
Déchargement en ligne de la ceinture ESD
Solution de déchargement 1: après séparation, le PCBA est placé sur la courroie ESD, puis introduit dans la chaîne d'essai/assemblage.
Solution de déchargement 2: avec l'unité de déchargement par lots ARM710-1, la pince est fixée au plateau de l'ARM710.
