| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | RM-560 |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage en bois |
| Délai de livraison: | 3 à 5 jours ouvrables |
| Conditions de paiement: | T/T, Western Union et MoneyGram |
| Capacité d'approvisionnement: | 50 ensembles par mois |
| Nom du produit: | Machine de routeur de PCBA | Autre nom: | Routeur automatique de carte PCB |
|---|---|---|---|
| Plateforme: | Le double. | Fuseau de routage: | 6 000 tours par minute |
| GUIDE: | HIWIN | Moteur entraîné: | Moteur de servo |
| Voltage: | AC380V à 50 Hz | Garantie: | 1 année |

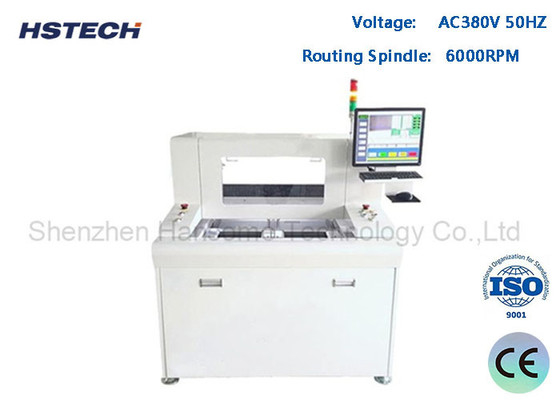

CCD détection de la collecte de fond PCBA routeur machine avec servo-moteur
Introduction de la machine:
Cette machine de routage automatique de circuits imprimés utilisant une broche de routage à grande vitesse, équipée d'une double plate-forme, entraînée par un servo-moteur à 4 axes,
Le fuseau se déplace selon la programmation prédéfinie, séparant automatiquement le trou d'emboutissage, la planche reliée, la planche courbe et les autres planches de forme irrégulière.
Le système d'exploitation de la fenêtre d'utilisation de la machine, la détection CCD de la voie de séparation, peut vérifier le processus de séparation à tout moment.
Principales caractéristiques
1, fuseau de routage à grande vitesse, 6000 tours par minute.
2, fonctionnement de Windows, localisation manuelle ou importation de fichiers.
3, détection par CCD.
4, y compris le dépoussiéreur interne.
5, Convient pour la séparation de la carte FPC, de la carte d'aluminium, du FR4, etc.
6, principalement utilisée pour séparer la planche connectée à un trou d'emboutissage, la planche courbe, au lieu de la planche en V traditionnelle.
- Pour les produits:
| Modèle | RM-560 | ||
| La structure | Spindle unique, double plateforme de travail | ||
| Taille de la machine ((mm) | 1000*1200*1550 | ||
| Poids brut | 700 kg | ||
| Taille du dépoussiéreur ((mm) | 625*600*1600 | ||
| Méthode de collecte des poussières | Collecte du fond | ||
| Taille de la plateforme de travail | 300*400 mm | ||
| Type de conduite sur plateforme | Plateforme rotative double, découpeuse de précision avec moteur à onduleur en 3 phases | ||
| Système de conduite | Axe X/Y/Z entraîné par un servomoteur,axe W entraîné par un onduleur de fréquence à moteur triphasé | ||
| Fuseau de routage | 6 000 tours par minute | ||
| Vitesse de coupe | 1 à 100 mm/s | ||
| Précision de coupe | ± 0,05 mm | ||
| Précision de répétition | ± 0,02 mm | ||
| Vitesse de déplacement de l'axe | 800 mm/s | ||
| Système à axe Z | À vis, double guide | ||
| Kit de routeur | Coupeuse de fraisage,φ0,8~φ3,0 rotation à gauche, acier à tungstène à base de zinc | ||
| Contrôle de la durée de vie des outils | Contrôle des programmes logiciels | ||
| Fonction de protection active | Rideau léger de sécurité | ||
| Porte de sécurité | Porte manuelle | ||
| Alarme d'erreur | - Oui, oui. | ||
| Méthode du programme | Autoprogramme, caméra contrôlée par clavier et souris | ||
Détails de la machine:
Fuseau de routage à grande vitesse et collecteur de poussière interne
Système d'exploitation Windows7/10 version anglaise, simple à déboguer et à utiliser.
