| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | REM-F550 |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage en bois |
| Délai de livraison: | 1 mois |
| Conditions de paiement: | D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 20 ensembles par mois |
| Nom du produit: | Machine de routeur PCBA hors ligne | Plateforme: | Le double. |
|---|---|---|---|
| Plateforme de travail: | 300*350mm | Exactitude de répétition: | ± 0.01 |
| Précision de coupe: | ±0.03 | Dimension de la machine: | 1200*1050*1440mm (L*W*H) |

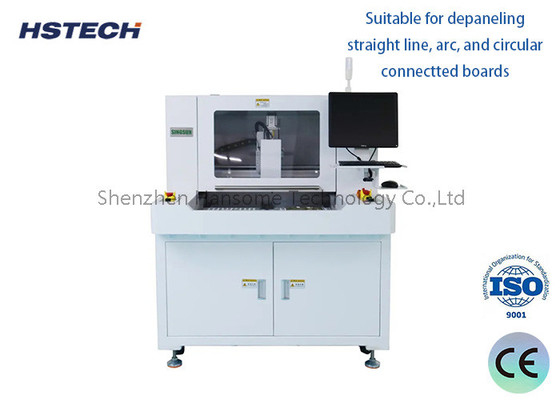

RM-F328 Routeur industriel pour dépannage de PCB avec double plateforme
Introduction de la machine
Cette machine RM-F550 est une machine de routage nouvellement développée. Elle est utilisée pour décomposer un ensemble entier de circuits imprimés (PCBA) en cartes PCBa individuelles.La machine adopte une plateforme très stable pour assurer la précision de travail, la taille de la plateforme de travail est de 300*350 mm.
Il dispose d'une option de plateforme plus grande à 400*600 mm. La machine offre une programmation "visuelle" conviviale pour une programmation en ligne rapide et précise, et peut également détecter le processus de dépannage.
Principales caractéristiques
1, Fournir aux clients un équipement industriel de haute performance, hautement stable et sécuritaire, utilisant un guide linéaire de haute précision, une carte de commande et un servo-moteur.
2, 4 axes de contrôle de mouvement basés sur l'alignement vicual CCD haute résolution, utiliser une double plate-forme pour rendre la production plus efficace.
3, fuseau de routage de marque allemande, vitesse de 40000 à 60000 tr/min.
4, Taiwan Hiwin guide de marque, assurez-vous que le système de déplacement de précision et en douceur.
5Après avoir coupé une certaine distance, il se lève et tombe automatiquement à la position d'une autre lame non coupée.
6, Convient pour le démantèlement des planches en ligne droite, en arc et en connexion circulaire.
7, le substrat de PCB est placé par traitement coulissant continu en deux étapes pour réduire le temps d'attente et augmenter la production.
Séparation
| Modèle | REM-F328 | ||
| La structure | Spindle unique, double plateforme | ||
| Longueur de coupe efficace | 300*350 mm | ||
| Des types de coupe | Ligne droite, arc, circulaire | ||
| Vitesse de déplacement | L'axe X/Y est 1000 mm/s, l'axe Z est 500 mm/s. | ||
| Méthode de collecte des poussières | Réservoir supérieur | ||
| Le moulin à rouleaux | Pour les véhicules à moteur électrique | ||
| Fuseau de routage | Pour les véhicules à moteur à combustion | ||
| Vitesse de coupe | Réglage de 1 à 100 mm/s | ||
| Précision de coupe | ± 0,03 mm | ||
| Précision de répétition | ± 0,01 mm | ||
| La programmation | CCD coloré | ||
| Connexion externe | USB | ||
| Kit de routeur | Coupeuse de fraisage,φ0,8~φ3,0 rotation à gauche, acier à tungstène à base de zinc | ||
| Énergie électrique | Équipement électrique | ||
| Puissance de la machine | 2000 W | ||
| Taille du dépoussiéreur | 600*470*730 mm | ||
| Puissance du capteur de poussière | 2.2Kw,380V | ||
| Pression de l'air dans le dépoussiéreur | 4 à 6 kg/cm3 | ||
| Porte de sécurité | Porte manuelle | ||
| Alarme d'erreur | - Oui, oui. | ||
| Méthode du programme | Autoprogramme, caméra contrôlée par clavier et souris | ||
