| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | Le CM-610 |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage en bois |
| Délai de livraison: | 7 ~ 9 jours ouvrables |
| Conditions de paiement: | T/T, Western Union et MoneyGram |
| Capacité d'approvisionnement: | 100 ensembles par mois |
| Nom du produit: | Machine de routeur de PCBA | Alimentation: | Alimentation de tiroir |
|---|---|---|---|
| Plateforme de travail: | Double, boîte combinée en tant qu'une plate-forme | Fonction: | Séparation de panneau de goupille de PCBA |
| Matériel: | La feuille de matel | Couleur: | Orange, gris |

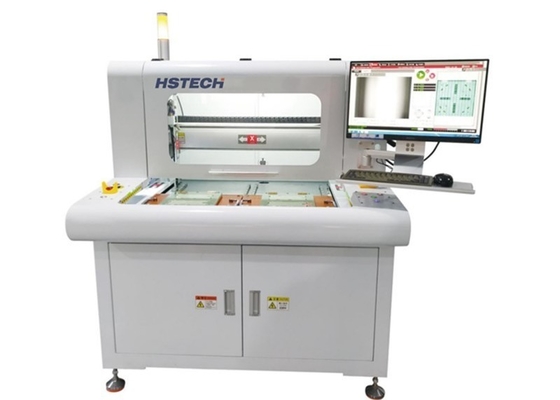

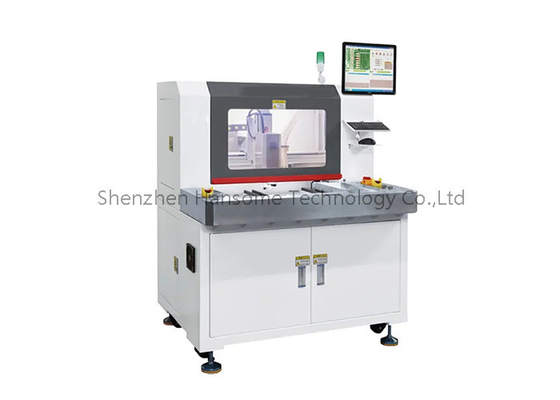

Machine de routage à feuille de type auto-refroidie Matel PCBA avec alimentation par tiroir
Caractéristiques
1, routeur PCB de type fraisage avec une grande précision et une grande propreté, double plateforme de travail parallèle et un seul pin.
2La plateforme de type tiroir, à faible empreinte, est conçue pour éviter la pollution des salles de nettoyage.
3, la collecte de poussière du côté supérieur avec une efficacité supérieure à celle du côté inférieur, et un bruit inférieur.
4, conception à double plateforme, facile à utiliser et à entretenir.
5, Application pour 350*350mm pcba, plus grande taille peut être personnalisée.
6, Mise à niveau avec robot pour réaliser la fonction en ligne.
Spécification
| Modèle | Le CM-610 | CM-610 max |
| Taille maximale du PCB | Pour les appareils à moteur | Pour les véhicules à moteur |
| Taille minimale des PCB | 5x5 mm | |
| Épaisseur des PCB | 0.4 à 6 mm | |
| Hauteur de la table de travail | 850 mm | |
| Mode de chargement | Nourrissage manuel et relâchement | |
| Positionnement des PCB | Dentelle ou carreaux magnétiques | |
| Fuseau de coupe/vitesse | Sycotec, fabriqué en Allemagne, 5000-60000 tours/min. | |
| Type de refroidissement | Type auto-refroidi | |
| Inspection des couteaux de rupture | - Oui, oui. | |
| Vitesse de coupe | 1 à 100 mm/s | |
| Précision de coupe | ± 0,05 mm | |
| Kit de fraisage | φ0,8~φ3,0 rotation à droite, acier à tungstène à charpente | |
| Précision de positionnement répétée | ± 0,02 mm | |
| Vitesse de déplacement coordonnée | 1000 mm/s | |
| Programmer les procédures | Importer ou éditer des dessins GERBER via un système visuel | |
| Alimentation en air | 5 à 8 kg/cm3 | |
| Énergie électrique | AC380V±5%, 50/60Hz, 3 kW | |
| Dimension de la machine | 1250*1000*1650 mm | 1350*1100*1650 |
| Poids de la machine | Environ 900 kg | |
Dimension de la machine
Détails de la machine
Super Vision System ((Équipé d'une caméra d'imagerie industrielle allemande et d'un objectif Moritex de marque japonaise), et d'un dispositif de collecte de poussière ESD sur le dessus du pinceau.
Système de coupe intégré (coupe à l'aide d'une trémie ou d'un doigt magnétique) et code PIN du doigt magnétique (conception brevetée)
Système de coupe fiable ((Utilisez la broche allemande Sycotec et l'inversion de fréquence), système Win7/Win10 version anglaise.
