| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | REM-F318 |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage en bois |
| Délai de livraison: | 1 mois |
| Conditions de paiement: | D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 20 ensembles par mois |
| Nom du produit: | Machine de routage PCBA à plateforme unique | Plateforme: | Unique |
|---|---|---|---|
| Kit de routage: | Coupeuse de fraisage | Plateforme de travail: | 350*400 mm |
| Moteur entraîné: | Moteur de servo | Voltage: | Pour les appareils à commande numérique |
| Dimension de la machine: | Pour les produits de base, le taux de conversion est de 0,8%. |

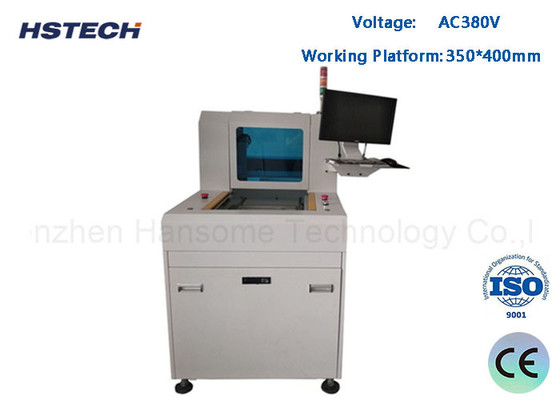

Machine de routage de dépannage de PCB automatique à piqûre de rat de petite taille
Introduction de la machine
Cette machine de routeur de circuits imprimés automatique à plateforme unique est un routeur de circuits imprimés rentable, de petite taille, économisant beaucoup de place, adapté aux petites usines.
Cette machine possède toutes les fonctions, et est également équipée d'un dépoussiéreur.
Principe de fonctionnement
Utilisez le PC pour programmer, et la fraiseuse à grande vitesse fonctionne selon les programmes.
Avantages par rapport au séparateur de PCB traditionnel

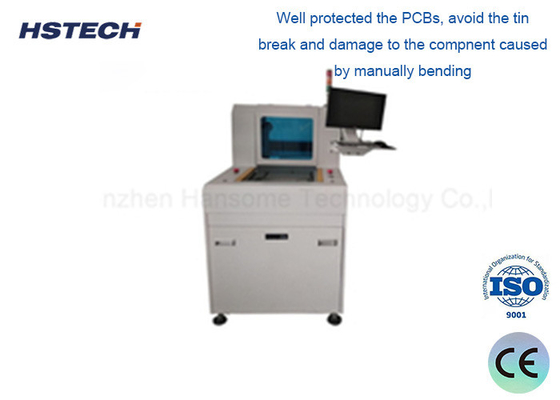

1, bien protégé les PCB, éviter la rupture de l'étain et les dommages au composant causés par le pliage manuel.
2, ultra basse contrainte de force, évite la contrainte produite mécaniquement en utilisant le poinçonnage ou la flexion.
3, Convient pour couper toutes sortes de panneaux PCB courbes.
Principales caractéristiques
1, max. 40000 tours par minute fuseau de routage à grande vitesse.
2, chinois et anglais panneau de commande de sélection de langue d'opération.
3, fonctionnement de Windows, localisation manuelle ou importation de fichiers.
4, détection par CCD.
5, y compris le dépoussiéreur externe.
6, Convient pour séparer toutes sortes de PCB courbes.
Séparation
| Modèle | REM-F318 | ||
| La structure | Une seule broche, une seule plateforme | ||
| Taille de la machine ((mm) | 740*835*1240 mm | ||
| Poids brut | 550 kg ou plus | ||
| Taille du dépoussiéreur ((mm) | 700*600*1200 mm | ||
| Méthode de collecte des poussières | Collecte du fond | ||
| Taille de la plateforme de travail | 350*400 mm | ||
| Positionnement des PCB | Appareils, pouces fonctionnels | ||
| Système de conduite | Axe X/Y/Z entraîné par un servomoteur,axe W entraîné par un onduleur de fréquence à moteur triphasé | ||
| Fuseau de routage | Pour les véhicules à moteur à combustion | ||
| Vitesse de coupe | 1 à 100 mm/s | ||
| Précision de coupe | ± 0,05 mm | ||
| Précision de répétition | ± 0,02 mm | ||
| Vitesse de déplacement de l'axe | 800 mm/s | ||
| Système à axe Z | À vis, double guide | ||
| Kit de routeur | Coupeuse de fraisage,φ0,8~φ3,0 rotation à gauche, acier à tungstène à base de zinc | ||
| Contrôle de la durée de vie des outils | Contrôle des programmes logiciels | ||
| Collecteur de poussière | 2.2Kw,380V | ||
| Pression de l'air dans le dépoussiéreur | 4 à 6 kg/cm3 | ||
| La programmation | Programmes en ligne | ||
| Fonction d'édition | Ligne droite, ligne courbe, cercle, arc | ||
| Porte de sécurité | Porte manuelle | ||
| Alarme d'erreur | - Oui, oui. | ||
| Méthode du programme | Autoprogramme, caméra contrôlée par clavier et souris | ||
Spécification du collecteur de poussière
| Taille | 700*600*1200 mm |
| Le pouvoir | 2.2 kW, 3 ch, AC380V |
| Le bruit | Pour les appareils de surveillance |
| Taille d'entrée/sortie d'air | 6 pouces 8 pouces |
| Fil électrique | 5 fois 2.5² |
| Filtreur | 16 pièces |
Détails de la machine
