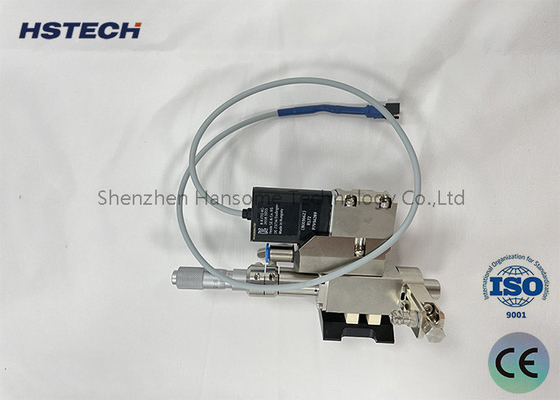

0~2.0Kpa PUR soupape à jet HS-PF-PUR Convient pour 30cc, 100cc, 300cc

0~2.0Kpa PUR soupape à jet HS-PF-PUR Convient pour 30cc, 100cc, 300cc

Principe et contrôle

Valve de décharge de 30CC PUR
1.La vanne d'injection PUR est composée d'un module de chauffage à tambour, d'un module de capuchon sous pression, d'un module de chauffage à buse, d'un module de débit, d'un module de carrosserie de vanne et d'un module de dissipation de chaleur.

2Le module de chauffage du baril transporte le baril ainsi que le chauffage en un seul stade à température contrôlable.

3Le module de capuchon sous pression scelle et pressurise le tambour et contrôle la pression de sortie par le contrôleur.

4Le module de dissipation de chaleur dissipe la chaleur et réduit le bruit du corps de la vanne.

5.La vanne d'injection piézoélectrique est de conception modulaire, la partie en contact avec le gel est conçue comme le module de course,et la partie qui n'est pas en contact avec le gel est conçue comme le module du corps de la vanne.

6Le module de débit peut être modifié pour répondre aux exigences de distribution dans différentes applications.

7.Diamètres des buses en série (de 40 μm à 500 μm).

8Les buses sont classées en type jet plat, type aiguille et type extension.

9.Les modules de course doivent être nettoyés régulièrement dans un nettoyant à ultrasons.Les joints ne doivent pas être immergés dans des solvants organiques.Des outils spéciaux sont nécessaires pour nettoyer les buses afin d'éviter les dommages aux buses..

Contrôleur de soupape à jet
1L'écran tactile contrôle la vanne d'injection piézoélectrique et le système de distribution, prend en charge la communication MES, puissante, sûre et fiable.

2L'écran tactile adopte le mode de contrôle graphique, les composants du système de distribution et la fonction d'affichage de contrôle sont affichés graphiquement, ce qui est concis et intuitif.

3Appareil de chauffage par buse: la buse doit être chauffée à une température adéquate avant d'être distribuée.

4Le chauffage à la buse maintient la température constante du gel pour atteindre les meilleures performances du gel, les meilleures performances du colloïde.

Chauffage par buse et baril

1.La buse doit être chauffée à une température adéquate avant d'être distribuée.Le dispositif de chauffage adopte un mode de chauffage en deux étapes.

2Le chauffage à la buse maintient la température constante du gel pour atteindre les meilleures performances du gel, les meilleures performances du colloïde.

Spécification

Les avantages

1.Le chauffage par canon est adapté aux adhésifs à fusion chaude de 30cc, 100cc, 300cc à volume différent.

2. Conception modulaire, remplacement facile des pièces, débogage simple, large gamme d'applications de processus.

3Le volume de pulvérisation peut être précis jusqu'à 0,3 nL, la précision de la consistance des taches d'adhésif de pulvérisation peut atteindre 98%.

4. une largeur de ligne minimale de 0,17 mm, un diamètre de point minimum de 0,15 mm du procédé de pulvérisation de colle à fusion chaude peut être réalisé.

5Il peut correspondre à n'importe quelle plateforme de mouvement sur le marché.

Domaine d'application

SMT/FPC/PCB,Assemblage, assemblage d'affichage à écran plat,emballage de semi-conducteurs,industrie des LED,industrie des équipements médicaux,industrie de la lingerie sans marquage.
