| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | Le système d'avertissement doit être conforme à l'annexe II. |
| Quantité de commande min: | 1 pièces |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage en carton |
| Délai de livraison: | 3 à 5 jours ouvrables |
| Conditions de paiement: | T/T, Western Union et MoneyGram |
| Capacité d'approvisionnement: | 100 ensembles par semaine |
| Nom du produit: | HSTECH | Application du projet: | Les produits de base doivent être présentés dans un emballage de qualité supérieure. |
|---|---|---|---|
| Qualité: | Testé à 100% | Garantie: | 1 année |
| Matériau du bloc isolant thermique: | COUP D'OEIL | Méthode de mesure de la température: | 10-40℃ |
| Pression de l'air dans la seringue: | 0 à 20 Kpa |

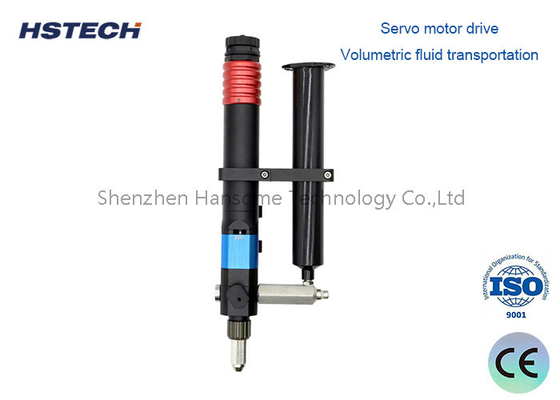

Valve à vis à tube unique
Introduction à la machine
Les soupapes à vis à tube unique sont des produits de mesure et de transport volumétrique de précision, adaptés à une variété d'occasions de transport quantitatif de haute précision.La pompe à vis à un seul composant adopte une structure en spirale, les vis et le stator sont de conception autocollante, la vis tourne dans la cavité du stator pour réaliser une fonction de transport quantitative.et n'affecte pas les caractéristiques du milieu. en même temps peut être inversé par le moteur d'aspiration de retour, facile à réaliser la rupture de l'adhésif, la solution parfaite au processus de distribution de goutte à goutte, tirant le problème.
1.Transportation volumique de fluides
2.Servo moteur

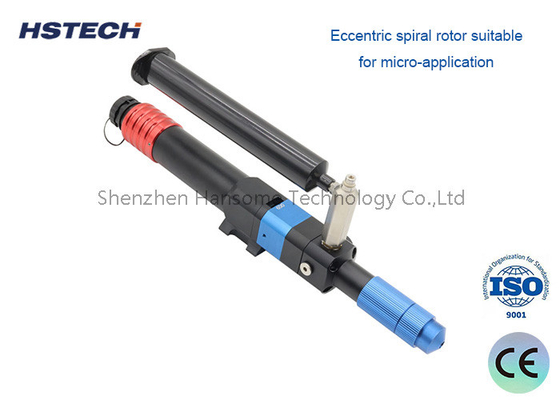

3.Rotor spirale excentrique adapté à la micro-application
4.Stator avec une excellente résistance à la corrosion
5.Vallée de distribution légère pour micro-applications
6. Convient pour les gels de faible à haute viscosité
7.La sortie de colle est stable et la précision de distribution élevée.
8Pas de problème de goutte à goutte ou de tirage.
Principe de fonctionnement
1Le système de mesure et de remplissage volumétrique de la vanne à vis à tube unique (vanne à vis à pièce unique) est basé sur le principe du piston infini, avec une conception hermétique entre le rotor et le stator,et le rotor tournant à l'intérieur du noyau du stator pour obtenir la livraison quantitative du colloïde pour les fluides de faible à haute viscosité du liquide.
2Le noyau de chaque application est basé sur des pompes de mesure de débit volumétrique qui peuvent assurer la stabilité de la pression et les caractéristiques linéaires de la pompe,détermination de la relation entre la vitesse de la pompe, temps et débit, de sorte que le matériau constant peut être mesuré soit par temps, soit par la vitesse de rotation de la pompe.
3Les fluides de faible à haute viscosité, résistants à l'abrasion et très remplis, sensibles à la structure, ne sont pas affectés par la viscosité.
Stateur et rotor pour vannes à vis
1. Le noyau du stator est en FFKM, FKM, NBR, en option. Le boîtier du stator est en AL 7075 et la surface est finement moulée après fraisage rotatif pour augmenter la finition de surface élevée.La surface est finement broyée après le broyage au cyclone pour augmenter la finition de surface élevéeLe noyau du stator et le boîtier du stator sont coulés sous pression pour assurer la précision du réglage du stator et du rotor.
2. Le matériau de l'arbre motopropulseur est SUS304, la surface est finement broyée après usinage par tour CNC pour augmenter la finition de surface élevée (0,40).qui garantit que la vis ne sera pas étouffée par la rotation à grande vitesse de la tige motrice (la vitesse maximale peut être jusqu'à 2.2 révolution/seconde).
3Le matériau de la vis est de l'acier inoxydable importé,dont la surface est finement broyée après fraisage au cyclone, puis recouverte de titane pour augmenter la haute finition de la surface et la résistance à l'usureDes matériaux céramiques sont également disponibles.
4La combinaison du rotor et du stator forme un espace scellé, et le moteur extrude continuellement des particules de colle en tournant le rotor pour former un effet de craquement stable.
Spécification
| Paramètre/modèle | HS-300 | HS-450 | HS-600 | Le HS-700 |
| Débit par révolution | 0.01 ml | 0.05 ml | 0.02 ml | 0.06 ml |
| Taille d'apparence | L267MM,φ29MM | L294MM,φ29MM | L322MM,φ33.5MM | L322MM,φ33.5MM |
| Le poids | 425 g | 450 g | 610 g | 610 g |
| Pression d'entrée | 0 à 6 bar | 0 à 6 bar | 0 à 6 bar | 0 à 6 bar |
| Pression de sortie maximale | 20 bar | 20 bar | 20 bar | 10 bar |
| Débit volumétrique | 00,12 à 1,48 ml/min | 00,5-6,0 ml/min | 10,4 à 6,0 ml/min | 50,3 à 60,0 ml/min |
| Viscosité du colloïde applicable | 0 à 1 000 000 cps | 0 à 1 000 000 cps | 0 à 1 000 000 cps | 0 à 1 000 000 cps |
| Quantité minimale de colle | 0.001 ml | 00,004 ml | 0.015 ml | 0.060 ml |
| Environnement de travail | 0 à 40 °C | 0 à 40 °C | 0 à 40 °C | 0 à 40 °C |
| Erreur de précision | ± 1% | ± 1% | ± 1% | ± 1% |
| Matériau du stator | Le produit doit être présenté sous forme d'une couche d'acide chlorhydrique. | Le produit doit être présenté sous forme d'une couche d'acide chlorhydrique. | Le produit doit être présenté sous forme d'une couche d'acide chlorhydrique. | Le produit doit être présenté sous forme d'une couche d'acide chlorhydrique. |
| Matériau du rotor | Acier inoxydable/céramique | Acier inoxydable/céramique | Acier inoxydable/céramique | Acier inoxydable/céramique |
| Port de sortie | Appareils de luer | Appareils de luer | Appareils de luer | Appareils de luer |
| Conditions de fonctionnement | 10 à 40°C | 10 à 40°C | 10 à 40°C | 10 à 40°C |
| Répétabilité | > 99% | > 99% | > 99% | > 99% |
| Taille minimale de l' aiguille | Le numéro de série est le numéro d'identification de l'appareil.26, OD 0,51) | Le nombre d'équipements utilisés est déterminé par la méthode suivante:6, OD 0,91) | Le numéro de série est le numéro de série de l'appareil.84, OD 1,27) | ID 1,0 ou plus |
Caractéristiques et avantages du produit
Haute précision de distribution de colle
Adoption d'un servo-moteur et d'une tige à vis excentrique, de sorte que l'adhésif adhésif puisse être produit en continu et de manière stable.
Large gamme de viscosités de colle et de volumes de crachage
L'ajustement de la vitesse du moteur et de la pression du gaz peut être utilisé pour distribuer différentes viscosités de colle et changer rapidement la quantité de salive de colle.
Aucune goutte et aucun tirage de colle
Le moteur fait marche arrière et aspire, résolvant ainsi facilement le problème des gouttes et des tirages de colle.
Une grande adaptabilité du stator
Le stator est résistant à la corrosion moyenne et a une longue durée de vie, ce qui réduit considérablement le coût global de possession de l'utilisateur.
Mesure volumétrique
Véritable transport volumétrique, le débit n'est pas affecté par les changements de pression.
Pression de sortie élevée
Pression de sortie d'une seule pompe ≥ 20 bar
Champs d'application
Automobile, électronique, aérospatiale, énergie renouvelable, industrie alimentaire, produits pharmaceutiques, biotechnologie, impression 3D
