| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | ARX-811 |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Casse en bois, protection contre la mousse |
| Délai de livraison: | 20 ~ 30 jours ouvrables |
| Conditions de paiement: | T/T, Western Union, MoneyGram, D/P |
| Capacité d'approvisionnement: | 50 ensembles par mois |
| Nom du produit: | Machine intégrée de routeur de PCBA | Taille des PCB: | 50x50~260x340mm |
|---|---|---|---|
| Épaisseur du PCB: | 0.4-6mm | Énergie électrique: | AC380V, 50/60HZ |
| Séparation du kit: | Coupeuse de fraisage | Garantie: | 1 année |

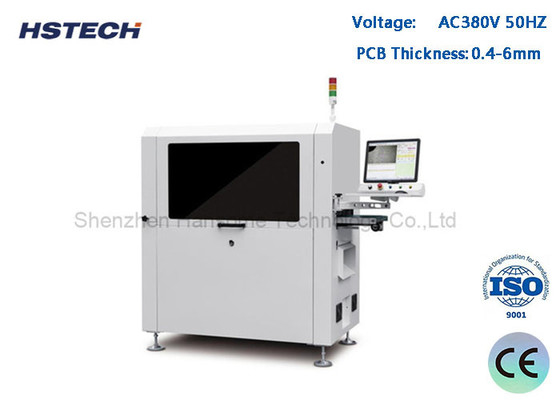

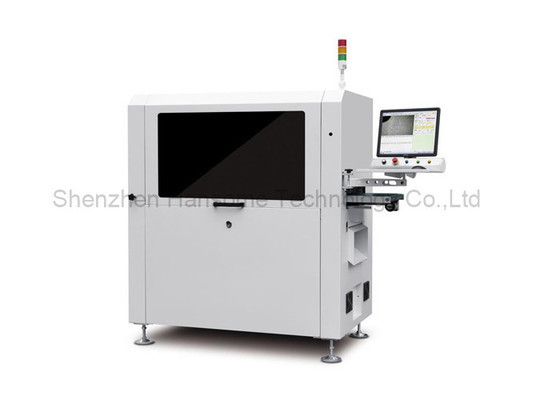

Allemagne Spindle Vacuum Pick PCB Depaneling Router Machine avec collecteur de poussière
Introduction au projet
Cette machine est une machine de routage automatique en ligne PCBA, en utilisant une lame de fraisage en acier tungstène comme outil de fraisage, travailler avec un appareil personnalisé pour fixer le PCBA,nettoyer également la poussière avec un dépoussiéreur après la coupe, ceinture ESD pour le transport vers le dispositif en aval.
Caractéristiques
1Prenez l'aspirateur et placez le PCBA.
2Je coupe le fond.
3, coupe double plate-forme.
4, avec détection de couteau cassé.
5Connectez la ligne de production automatique.
6, les statistiques SPC fonctionnent et correspondent au système ERP.
7, peut être équipé d'un changement automatique d'outil, fonction anti-explosion de l'aspirateur et du volume d'air
fonction de surveillance.
Spécification
| Modèle | ARX-811 | |
| Taille maximale du PCB | Pour les appareils à commande numérique | |
| Taille minimale des PCB | 50x50 mm | |
| Épaisseur des PCB | 0.4 à 6 mm | |
| Hauteur de transmission | 900 ± 50 mm | |
| Direction du transport | De gauche à droite | |
| Vitesse de transport | Le réglage est effectué à l'aide d'un dispositif de réglage de la vitesse. | |
| Mode de chargement | rail de guidage de transport de type section | |
| Réglage de la largeur du rail | Automatique | |
| Interface de communication | Le SMEMA | |
| Positionnement des PCB | Positionnement des appareils | |
| Système de cueillette | Récupération par aspiration sous vide | |
| Fuseau de coupe/vitesse | 60,000 tours/min, marque allemande ((facultatif 100 000 tours/min, marque allemande) | |
| Type de refroidissement | Type auto-refroidi | |
| Changement automatique d'outil | Optionnel | |
| Vérifiez le couteau cassé. | - Oui, oui. | |
| Vitesse de séparation | 5 à 100 mm/s | |
| Précision de coupe | ± 0,05 mm | |
| Kit de fraisage | φ0,8 ~ φ3,0 pour le côté droit, charpente en acier tungstène | |
| Précision de positionnement répétée | ±0,1 mm | |
| Vitesse de déplacement coordonnée | 1000 mm/s | |
| Type de plaque extérieure | Unité de transport par courroie ESD/unité de transmission par panneau de lot | |
| Collecte des déchets | Collecte des déchets dans les placards | |
| Programmer les procédures | GERBER programme d'importation/édition de dessins à travers le système visuel | |
| Alimentation en air | 5 à 8 kg/cm3 | |
| Énergie électrique | AC380V, 50/60 Hz, 3 kW | |
| Taille de la machine | Pour les véhicules à moteur à combustion | |
| Le poids |
Environ 800 kg
|
|
Taille de la machine
Détails
Collecteur de poussière de taille inférieure.
Excellent système de CCD avec caméra d'imagerie, lentille moritex et source lumineuse de mesure - niveau, pour soutenir l'étalonnage de la machinela compensation et le positionnement, avec une grande stabilité et une capacité anti-troubles.
Un rouleau d'aspiration à vide pour le ramassage, le placement, le déchargement et la production
Système de déchargement composite, utilisé la courroie antistatique ESD pour transporter le produit séparé sur le côté supérieur, et le déchet est transporté sur le côté inférieur, économiser beaucoup d'espace par cette méthode.
