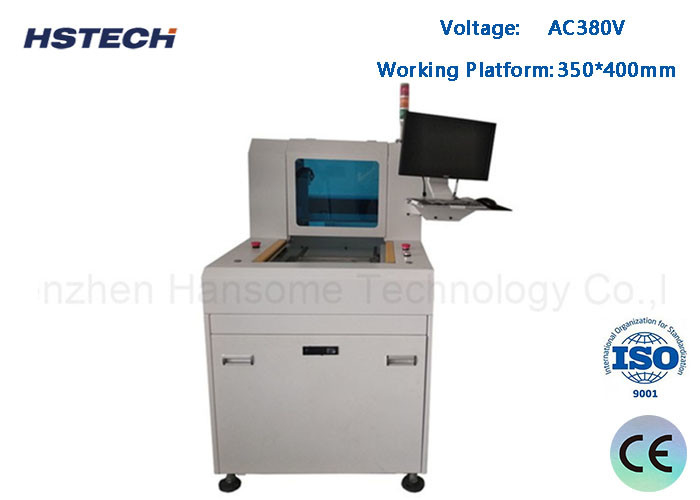

Détection CCD Machine de routage PCBA à plateforme unique pour couper des panneaux de PCB

Détection CCD Machine de routage PCBA à plateforme unique pour couper des panneaux de PCB

  • Détection CCD Machine de routage PCBA à plateforme unique pour couper des panneaux de PCB
Détection CCD Machine de routage PCBA à plateforme unique pour couper des panneaux de PCB
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HSTECH
Certification: CE
Numéro de modèle: Le numéro de série HS-RM-F318
Conditions de paiement et expédition:
Quantité de commande min: 1 série
Prix: Negotiable
Détails d'emballage: Emballage en bois
Délai de livraison: 15~20 jours de travail
Conditions de paiement: T/T, Western Union et MoneyGram
Capacité d'approvisionnement: 50 ensembles par mois
Contact
Description de produit détaillée
Nom du produit: Machine de routage PCBA à plateforme unique Garantie: 1 année
Contrôle: Écran tactile Marque du relais: - Je ne sais pas.
commutateur optoélectronique: Omron Matériel: alliage d'aluminium
Condition: Nouveau Signalisation: SMEMA
Application du projet: Assemblée électronique Produit d'origine: Disponible

Détection CCD Machine de routage PCBA à plateforme unique pour couper des panneaux de PCB



Introduction de la machine



Cette machine de routeur de circuits imprimés automatique à plateforme unique est un routeur de circuits imprimés rentable, de petite taille, économisant beaucoup de place, adapté aux petites usines.



Cette machine possède toutes les fonctions, et est également équipée d'un dépoussiéreur.



Principe de fonctionnement



Utilisez le PC pour programmer, et la fraiseuse à grande vitesse fonctionne selon les programmes.



Avantages par rapport au séparateur de PCB traditionnel



1, bien protégé les PCB, éviter la rupture de l'étain et les dommages au composant causés par le pliage manuel.



2, ultra basse contrainte de force, évite la contrainte produite mécaniquement en utilisant le poinçonnage ou la flexion.



3, Convient pour couper toutes sortes de panneaux PCB courbes.



Caractéristiques



1, max. 40000 tours par minute fuseau de routage à grande vitesse.


2, chinois et anglais panneau de commande de sélection de langue d'opération.



3, fonctionnement de Windows, localisation manuelle ou importation de fichiers.


4, détection par CCD.


5, y compris le dépoussiéreur externe.



6, Convient pour séparer toutes sortes de PCB courbes.



Spécification
Modèle REM-F318
La structure Une seule broche, une seule plateforme
Taille de la machine ((mm) 740*835*1240 mm
Poids brut 550 kg ou plus
Taille du dépoussiéreur ((mm) 700*600*1200 mm
Méthode de collecte des poussières Collecte du fond
Taille de la plateforme de travail 350*400 mm
Positionnement des PCB Appareils, pouces fonctionnels
Système de conduite Axe X/Y/Z entraîné par un servomoteur,axe W entraîné par un onduleur de fréquence à moteur triphasé
Fuseau de routage Pour les véhicules à moteur à combustion
Vitesse de coupe 1 à 100 mm/s
Précision de coupe ± 0,05 mm
Précision de répétition ± 0,02 mm
Vitesse de déplacement de l'axe 800 mm/s
Système à axe Z À vis, double guide
Kit de routeur coupeuse de fraisage,φ0,8~φ3,0 rotation à gauche, acier à tungstène à base de zinc
Contrôle de la durée de vie des outils Contrôle des programmes logiciels
Collecteur de poussière 2.2Kw,380V
Pression de l'air dans le dépoussiéreur 4 à 6 kg/cm3
La programmation Programmes en ligne
Fonction d'édition Ligne droite, ligne courbe, cercle, arc
Porte de sécurité Porte manuelle
Alarme d'erreur - Oui, oui.
Méthode du programme Autoprogramme, caméra contrôlée par clavier et souris



Spécification du collecteur de poussière



Taille 700*600*1200 mm
Le pouvoir 2.2 kW, 3 ch, AC380V
Le bruit Pour les appareils de surveillance
Taille d'entrée/sortie d'air 6 pouces 8 pouces
Fil électrique 5 fois 2.5²
Filtreur 16 pièces





Single Platform Automatic PCB Depaneling Router Machine Small Size Rat Bite AC 380V 0





À propos des emballages
CCD Detection Windows Operation, Manual Location Or File Import Single Platform PCBA Router Machine 1
