Lieu d'origine: | Chine |
Nom de marque: | HSTECH |
Certification: | CE |
Numéro de modèle: | HS-310L |
Quantité de commande min: | 1 série |
---|---|
Prix: | Negotiable |
Détails d'emballage: | paquet en bois |
Délai de livraison: | 10 à 15 jours ouvrables |
Conditions de paiement: | T/T, Western Union, MoneyGram, D/P |
Capacité d'approvisionnement: | 200 ensembles par mois |
Nom du produit: | Depanelizer pneumatique de carte PCB | Autre nom: | séparateur de carte PCB de V-coupe |
---|---|---|---|
Voltage: | AC220V/110V | Longueur du circuit imprimé: | 0~ 360mm |
Balde de Depaneling: | Lame de haute qualité de guillotine | Garantie: | 1 année |

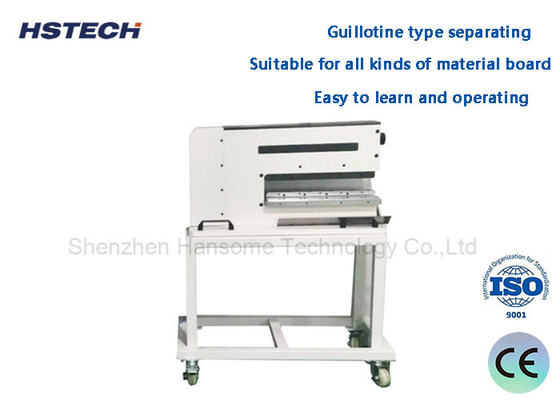

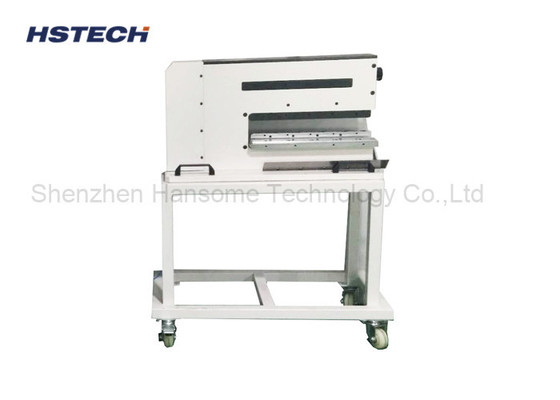

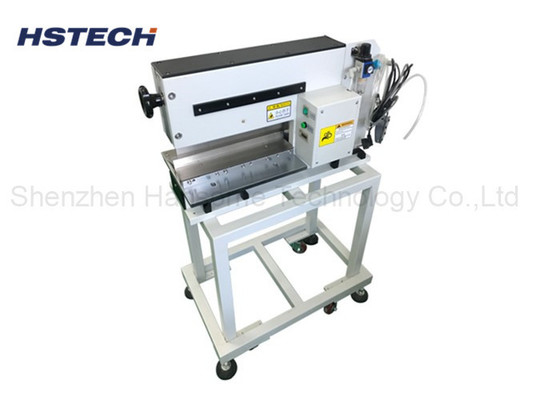

Séparateur de lames linéaires à entraînement pneumatique pour panneaux d'aluminium FR4
Introduction au projet
Cette machine est utilisée pour couper le FR4, le panneau d'aluminium, le panneau de Cooper, le panneau de fibre de verre, adopte une lame de guillotine linéaire de haute qualité et durable, entraînée par le pneumatique,les pieds pas les pieds basculent pour terminer l'opération de depaneling.
Les machines de séparation à couteau droit ont été conçues pour séparer soigneusement les panneaux pré-coupés, sans flexion ni contrainte de tension.Même les composants SMD sensibles tels que les condensateurs céramiques ne seront pas endommagés par le processus séparé, améliorer la qualité des produits.
Cette machine est une machine puissante pour séparer les panneaux de PCB en ligne coupée en V, une tension de force de coupe ultra-faible et aucun problème.
Caractéristiques
1, Utilisé pour séparer les circuits imprimés en ligne coupée en V.
2, coupure de courant, pas de panne et ultra faible tension de force.
3Le pilote pneumatique, le solénoïde, à grande vitesse.
Spécification
Nom du produit | Dépanneuse de PCB |
Modèle | HS-310L |
Hauteur de la partie | Maximum de 39 mm |
Hauteur de la partie descendante | Maximum de 19 mm |
Alimentation en air | 5 kgf/cm |
Produits | 12.5 tonnes (brutes) |
Longueur de coupe efficace | 1 à 360 mm |
Taille de lame linéaire | 360*43,5*6 mm |
Épaisseur des PCB | 0.1mm~2.0mm (avec une encoche en V) 0.1 mm ~1.0 mm ((Sans bosquet en V)) |
Matériau de la lame | Importation d'outils en acier à grande vitesse |
Vitesse de séparation | 1 à 300 mm/s |
Épaisseur en V | 0.3-3.5 mm |
Consommation de l'air | 200 à 400 ((l/min) |
Taille de la machine | 700*325*400 mm |
Le poids | 130 kg |
Planche appropriée | Toutes les planches en forme de V |
Tableaux de demande
À propos des emballages
