Nom de produit: | Lame déplaçant le séparateur de carte PCB | L'autre nom: | Machine de dépannage de circuits imprimés à lames automatiques |
---|---|---|---|
Lame: | Acier à grande vitesse | Pression atmosphérique: | 0.4Mpa |
Longueur du circuit imprimé: | Maximum 400 mm ou 600 mm, optionnel | Garantie: | 1 an |
Surligner: | depanelizer de carte PCB coupé par v,découpeuse de panneau de carte PCB |

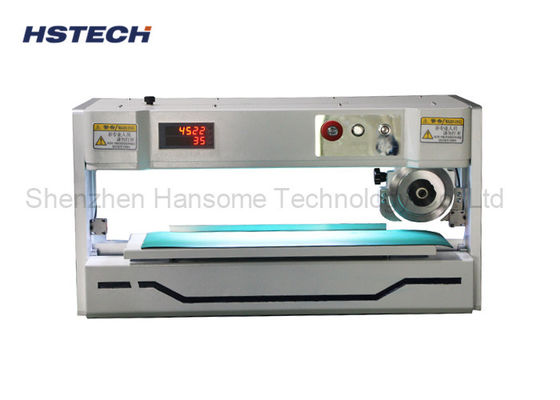

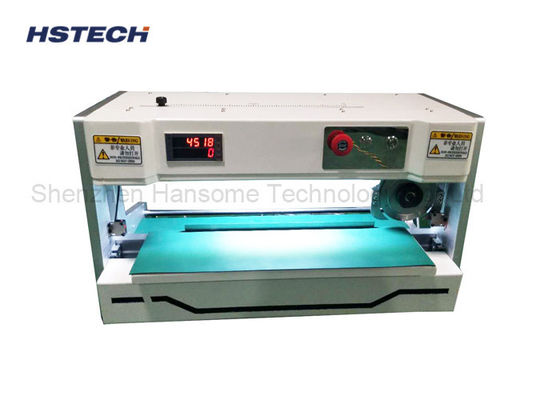

Équipement de dépannage de panneaux de séparateur de PCB à lames circulaires et linéaires réglable en vitesse
Caractéristiques
1, longueur de coupe maximale 600 mm, ou optionnellement 400 mm de longueur maximale.
2La lame circulaire et la lame linéaire travaillent ensemble, la lame circulaire se déplace séparant.
3,Machine de séparation de PCB à coupe en V avec compteur
4, la largeur maximale de coupe est illimitée, un seul PCB est préférable à 1 ~ 200 mm.
5, La plateforme de fonctionnement peut être réglée, en fonction de la hauteur des composants supérieurs du PCB, machine standard la hauteur est inférieure à 32 mm.
6La protection de l'alarme buzzer est intégrée, le rideau lumineux et la lame protectrice garantissent une double sécurité, évitant les blessures de l'opérateur.
Spécification
Modèle | HS-203 | HS-206 |
Principe | Plaque d'insert à la fente en V, coupe en mouvement de lame | |
Blé | Bande inférieure linéaire, lame circulaire supérieure | |
Voltage | Les réglages de fréquence doivent être conformes aux prescriptions du présent règlement. | |
Taille de la lame (l'arme est circulaire) | φ125 mm*30 mm*3 mm | |
Taille de la lame ((ligne de la lame) | Pour les pièces d'une taille inférieure ou égale à 5 mm | |
Longueur maximale de coupe | 5 à 400 mm | 5 à 600 mm |
Épaisseur des PCB | 00,8 à 3 mm | |
Vitesse de séparation | La température de l'air doit être inférieure ou égale à 300 mm/s. | |
Largeur de séparation | Meilleur 1 à 200 mm | |
Hauteur des composants | ≤ 32 mm ((ou sur mesure) | |
Le pouvoir | 60 W | |
Dimension de la machine | 710 x 450 x 420 mm | Pour les appareils à commande numérique |
Le poids | 55 kg | 75 kg ou plus |
Exemples de cartes ((Proposées pour tous les types de cartes PCB à rainures en V: FR4, carte en aluminium, carte en fibre de verre,
Plaque à LED, plaque à bande à LED)
