C.A. circulaire mobile 110/220V de lame de bas effort de force d'équipement de carte PCB Depaneling de 500-800μM

500-800 μm Machine de dépannage de PCB à lames circulaires à basse tension

Introduction au projet

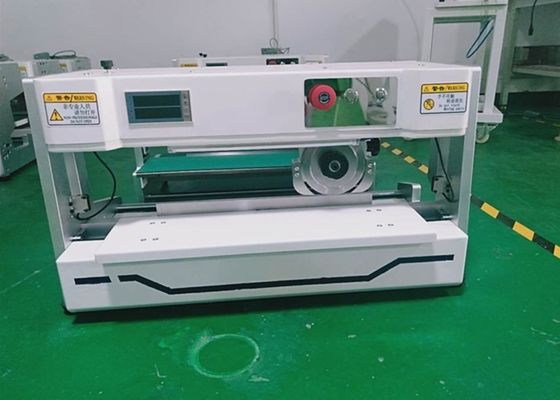

Cette machine est une machine de dépannage de PCB à lames, chargement manuel des PCB et séparation automatique.

Caractéristiques

1Après le soudage de l'ensemble du PCB, si elle n'est pas bien séparée, elle endommage la carte de circuit imprimé et les composants.qui empêchent les fissures de la soudure et les ruptures de pièces, et améliorer la production.

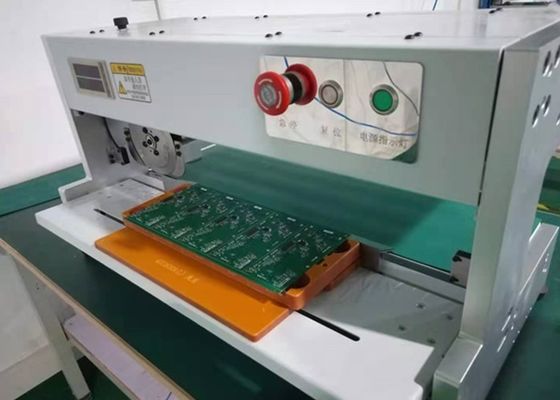

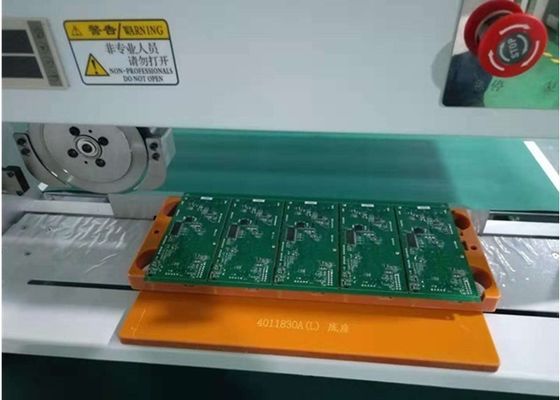

2, Cette machine adopte la lame circulaire supérieure et la lame droite inférieure de travail combiné. Après la coupe en V de l'insertion manuelle de PCB dans la lame droite, appuyez légèrement sur l'interrupteur de pied,le couteau rond supérieur se déplace horizontalement au point fixe fixé pour terminer la séparation.

3, La machine utilise le contrôle PLC, avec des fonctions techniques, un positionnement précis, une forte stabilité, il y a deux options de distance de coupe, 400mm et 600mm.

4, Les lames supérieures et inférieures sont en acier haute vitesse HKD11 de marque japonaise, qui peut être aiguisé plusieurs fois et utilisé à plusieurs reprises.

5, Distance de déplacement, 0-400MM / 600MM (d'autres peuvent être personnalisés), la hauteur de la lame circulaire supérieure peut être réglée dans une plage de 0-5mm, adapté pour divers épaisseurs PCB,résoudre le problème des différentes profondeurs des rainures en V des cartes PCB.

6, largeur maximale de la carte de coupe: illimitée (taille de la carte de PCB en une seule pièce: 1 mm-200 mm est préférable, la largeur totale de la carte de PCB est de 250 mm)

7, La plateforme d'exploitation peut être réglée vers le haut et vers le bas, et peut être personnalisée en fonction de la hauteur des composants de la carte PCB.La machine standard est adaptée aux cartes PCB dont la hauteur des composants est inférieure à 32 mm (les cartes PCB avec d'autres hauteurs de composants peuvent être personnalisées)

8La machine est équipée d'un dispositif de protection contre les rideaux légers et d'une double protection contre les couteaux, d'une sonnette intégrée, d'une alarme pour les opérations illégales,et peut être équipé du couvercle de protection acrylique en option pour éviter les blessures des employés selon les exigences du client.

Spécification

Exemples de cartes ((Proposées pour tous les types de cartes PCB à rainures en V: FR4, carte en aluminium, carte en fibre de verre,

Plaque à LED, plaque à bande à LED)
