Lieu d'origine: | La Chine |
Nom de marque: | HSTECH |
Certification: | CE |
Numéro de modèle: | RM-F328 |
Quantité de commande min: | 1 jeu |
---|---|
Prix: | Negotiable |
Détails d'emballage: | Emballage en bois |
Délai de livraison: | 1 mois |
Conditions de paiement: | D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 20 Jeux par mois |
Nom de produit: | Machine de routage PCBA à plateforme unique | Plate-forme: | Double |
---|---|---|---|
Kit de routage: | coupeur de fraisage | Plate-forme de fonctionnement: | 350*650mm |
Moteur entraîné: | Moteur servo | Tension: | AC380V |
Dimension de machine: | 1220*1400*1300 mm (L*W*H) | Poids: | 750kg |
Surligner: | PCB Router CNC,découpeuse de pcba |

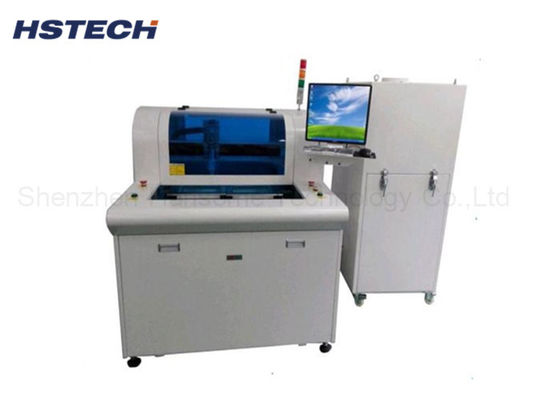

Coupeur de fraisage conduisant la machine de routeur de carte PCB de Kit Double Platform Dust Collector
Introduction de machine
Ce dispositif adopter un coupeur de fraisage pour diviser un panneau multi-relié de carte PCB selon un chemin pré-édité sur l'opération à grande vitesse. Remplace des défauts manuels de coupe, de coupe de V-CUT ou de POUSSÉE, améliore la qualité du produit et réduit le taux de chute. Cette machine adopte le système d'exploitation de WindowsXP d'interface homme-machine, simple et le design de l'interface convivial, le système de coupure automatique de correction de chemin, le programme élevé de production et de bloc de programme de CCD de pixel et l'édition de programme et la modification à pas unique, le chargement de carte PCB et dispositif de déchargement des deux plates-formes fonctionnant interactivement peuvent effectivement réduire le délai d'attente de la machine, réalisant de ce fait l'efficacité idéale de production.
Caractéristiques principales
1, équipé d'une lentille d'agrandissement de CCD de haut-pixel, des fonctions auxiliaires d'enseignement de programme et d'édition, améliorer l'exactitude et la précision, et les images plus de haute résolution.
2, positionnement automatique de point de MARQUE et système de correction. Le chemin mobile a l'affichage en temps réel et le cheminement simulé de routeur. L'affichage est clair d'un coup d'oeil. La fonction automatique de correction d'alignement a une exactitude de coupure plus élevée. Tant que la carte PCB est déviée à moins de 3mm, la vision par ordinateur peut exécuter le cheminement automatique. Le calibrage détend les conditions d'exactitude de l'opérateur en plaçant le conseil et améliore considérablement l'efficacité de travail.
3, la copie des tables de travail gauches et droites du programme, bloc copiant, affichage, panneau de connexion de multi-angle copiant, fonction de cheminement à pas unique de modification, et bloc éditant la fonction de modification exactement pour simplifier le temps de production de programme et pour améliorer éditer l'efficacité.
4, l'aspirateur fait en fan importée de haute puissance et le dispositif statique à haute tension d'élimination de 10V ont un effet nettoyant à l'aspirateur plus idéal et plus à faible bruit.
5, surveillance de la vie d'outil. Après que le coupeur coupe une certaine distance, il automatiquement se lèvera et tombera dans la position d'une autre lame non coupée. En haut et en bas la distance et la fréquence peuvent être placées selon la longueur de la lame pour prolonger la vie du coupeur.
6, la conception transparente de porte de sécurité rend le processus clair d'un coup d'oeil. Il y a deux manières d'ouvrir la porte : arrêt d'urgence et décélération de 50% pour différents clients à choisir. L'arrêt d'urgence est d'empêcher des accidents pendant le traitement et de fournir un environnement de fonctionnement d'inspection sûre. La décélération de 50% est de faciliter le programmeur pour surveiller le processus de usinage quand le programme est fait.
7, le substrat de carte PCB est placés par le traitement coulissant continu en deux étapes pour réduire le délai d'attente et la production d'augmentation.
Sepcfication
Modèle | RM-F328 | ||
Structure | Axe simple, double plate-forme | ||
Taille de machine (millimètres) | 1220*1400*1300mm (L*W*H) | ||
Poids brut | 750kg | ||
Taille de collecteur de poussière (millimètres) | 780*650*1600mm | ||
Méthode de dépoussiérage | Collection inférieure | ||
Taille de plate-forme de travail | 350*650mm | ||
Positionnement de carte PCB | Montages, dé fonctionnel | ||
Système d'entraînement | Axe de X/Y/Z conduit par le moteur servo, axe de W conduit par l'inverseur triphasé de fréquence de moteur | ||
Acheminement de l'axe | Max60000rpm | ||
Coupure de la vitesse | 1-100mm/s | ||
Coupure de l'exactitude | ±0.05mm | ||
Exactitude de répétition | ±0.02mm | ||
Vitesse en mouvement d'axe | 800mm/s | ||
Système d'axe de Z | Vis conduite, double guide | ||
Kit de routeur | le coupeur de fraisage, φ0.8~φ3.0 est parti de la rotation, acier de tungstène de jambe | ||
Contrôle de la vie d'outil | Contrôle de logiciel | ||
Collecteur de poussière | 2.2Kw, 380V | ||
Pression atmosphérique de collecteur de poussière | ³ de 4-6KG/cm | ||
Programmation | Programmation en ligne | ||
Éditez la fonction | Ligne droite, ligne de courbe, circule, arc | ||
Porte de sécurité | Porte manuelle | ||
Alarme d'erreur | Oui | ||
Méthode de programme | Programmation, caméra commandée par le clavier et souricier d'individu |
Spécifications de collecteur de poussière
Taille | 780*650*1600mm |
Puissance | 2.2KW, 3HP, AC380V |
Bruit | <200db> |
Taille de l'air in/out | 6inch/8inch |
Fil de puissance | ² 5*2.5 |
Filtre | 16pcs |

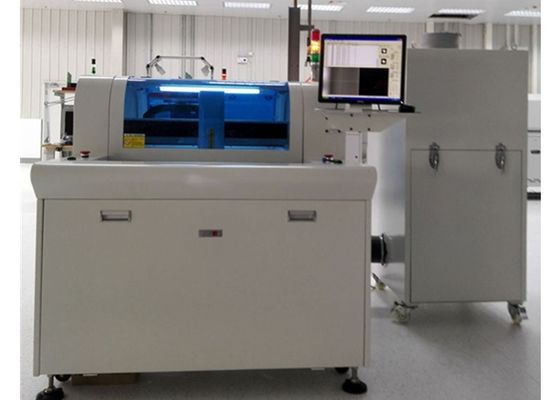

Détails de machine
