Équipement de découpe de PCB à entraînement pneumatique à faible force avec une longueur de coupe de 360 mm pour carte FR4 en aluminium

Nom De Marque:	HSTECH
Numéro De Modèle:	HS-310L
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T/T, Western Union, D/P
Capacité à Fournir:	200 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Depanelizer pneumatique de carte PCB

autre nom:

séparateur de carte PCB de V-coupe

Tension:

AC220V / 110V

Longueur PCB:

0~ 360mm

Balde de Depaneling:

Lame de haute qualité de guillotine

Garantie:

1 an

Détails d'emballage:

paquet en bois

Capacité d'approvisionnement:

200 ensembles par mois

Mettre en évidence:

Équipement de dépanelage de circuits imprimés à faible contrainte

Dépaneliseur de PCB à entraînement pneumatique

Séparateur de PCB V-CUT de longueur de coupe de 360 mm

Description du produit

Équipement de dépanelisation de PCB à faible force pour carte FR4 Aluminium avec entraînement pneumatique

Cet équipement de dépanelisation de PCB avancé offre des capacités de coupe efficaces et polyvalentes, spécialement conçu pour la séparation précise de panneaux FR4, aluminium, cuivre et fibre de verre. Le système d'entraînement pneumatique assure la stabilité et la durabilité de la coupe tout en minimisant les contraintes sur les composants sensibles.

Technologie de coupe avancée

La machine est dotée d'une conception de séparation à lame droite qui sépare finement les cartes pré-séparées tout en évitant les contraintes de flexion ou de traction pendant le processus de coupe. Même les composants CMS sensibles comme les condensateurs en céramique restent intacts pendant la séparation, améliorant considérablement la qualité et la fiabilité du produit.

Caractéristiques principales

Dédié à la séparation des cartes PCB le long des lignes de V-cut
Coupe puissante sans scintillement avec une contrainte ultra-faible
Entraînement pneumatique avec contrôle par électrovanne pour un fonctionnement efficace
Hauteur de lame réglable pour un ajustement facile de l'espace d'insertion de la carte PCB
Réglage indépendant de la lame inférieure pour un remplacement facile et une réduction des coûts
Plateaux et dispositifs de positionnement personnalisables pour les cartes PCB sans V-groove
Fonctionnement et maintenance simples adaptés au personnel non qualifié

Spécifications techniques

Nom du produit	Dépanéliseur de PCB
Modèle	HS-310L
Hauteur de découpe supérieure	Max 39mm
Hauteur de découpe inférieure	Max 19mm
Alimentation en air	5Kgf/cm
Puissance	12,5 tonnes (brute)
Longueur de coupe efficace	1-360mm
Taille de la lame linéaire	360×43.5×6mm
Épaisseur du PCB (avec V Groove)	0.1mm~2.0mm
Épaisseur du PCB (sans V Groove)	0.1mm~1.0mm
Matériau de la lame	Acier à outils rapide de haute qualité importé
Vitesse de séparation	1-300mm/s
Épaisseur de V-cut	0.3-3.5mm
Consommation d'air	200-400 (L/min)
Taille de la machine	700×325×400mm
Poids	130kg
Carte adaptée	Toutes les cartes V-cut

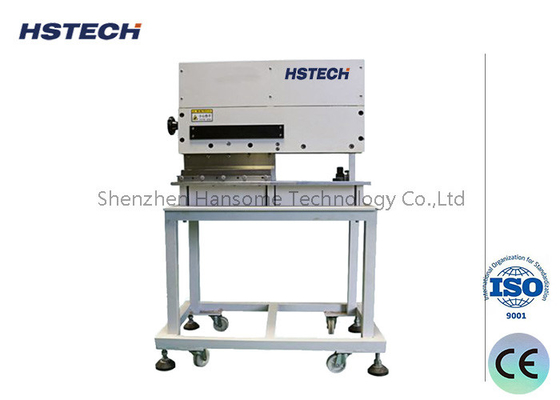

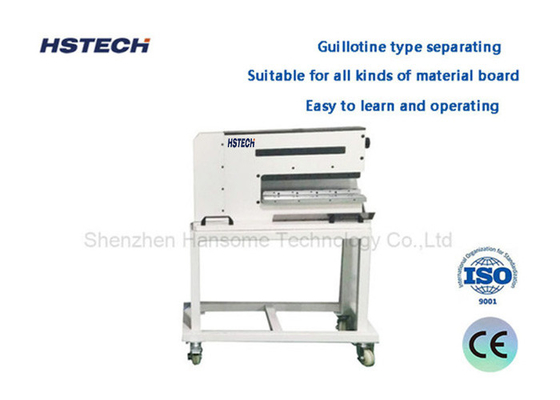

Images du produit

Exemples d'application
