Chargeur de circuits imprimés à écran tactile couleur véritable avec signal SMEMA et temps de chargement de 6 secondes pour la production CMS

Chargeur de circuits imprimés à écran tactile couleur véritable avec signal SMEMA et temps de chargement de 6 secondes pour la production CMS

Nom De Marque:	HSTECH
Numéro De Modèle:	Le HS-250LD
Nombre De Pièces:	1 série
Prix:	negotiable
Conditions De Paiement:	T / T, Western Union,
Capacité à Fournir:	50 ensembles par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Chargeur de carte PCB

Couleur:

Blanc

Alimentation:

Pour les appareils de type à commande numérique

PLC:

Panasonic

Relais:

Schneider

Commutateur optoélectrique:

OMRON

Détails d'emballage:

Emballage en bois

Capacité d'approvisionnement:

50 ensembles par mois

Mettre en évidence:

Chargeur de PCB de contrôle d'écran tactile couleur vraie

Le chargeur de circuits imprimés de signal SMEMA

Chargeur de magazine SMT de temps de chargement de 6 secondes

Description du produit

Chargeur de circuits imprimés à écran tactile de haute qualité avec signal SMEMA

Véritable chargeur de circuits imprimés à écran tactile couleur avec MITSUBISHI PLC pour les opérations automatisées de la ligne de production SMT.

Application du projet

Cette machine est conçue pour le démarrage des lignes de production SMT, poussant automatiquement les PCB hors du chargeur vers le convoyeur des équipements en aval.

Les spécifications

Modèle	Le HS-250LD	Le HS-330LD	HS-390LD	HS-460LD
Voltage	AC110V/220V, 50/60Hz, une seule phase, maximum 300A
Dimension du PCB	(50 × 50 ~ 350 × 250)	(50×50) ~ ((455×330)	(50 × 50 ~ 530 × 390)	(50×50) ~ ((530×460)
Dimension du magazine	355 × 320 × 565	460×400×565	535 × 460 × 565	535 × 530 × 565
Alimentation en air	00,4 à 0,6 MPa
Hauteur de transport	920 ± 20 mm (norme)
Temps de chargement	6 secondes
Les magazines remplacent le temps	Environ 20 secondes.
Direction du transport	L à R ou R à L (facultatif)
Épaisseur des PCB	Au moins 0,4 mm
Les pitches	1 à 4 (10 mm d'étape)
La communication	Le SMEMA
Dimension de la machine	Le coefficient de débit est le même.	Le montant de la taxe est calculé en fonction de la valeur de la taxe.	Le montant de la subvention est calculé à partir du montant de la subvention.	Le montant de la taxe est calculé à partir du montant de la taxe.
Le poids	Environ 140 kg	Environ 180 kg	Environ 220 kg	Environ 230 kg

Principales caractéristiques

Interface de contrôle d'écran tactile en couleur
Mitsubishi PLC pour un fonctionnement fiable
Capacité du magasin: haut 1, bas 1, ou options personnalisées
L'écart sélectif: 10 mm, 20 mm, 30 mm, 40 mm
Direction de transport des PCB: L-R ou R-L (facultatif)
Sélection du mode de fonctionnement manuel/automatique
Relée avant fixe ou relée arrière fixe (facultatif)
Hauteur standard pour l'application SMT (920±20 mm)
Affichage de la lumière de la tour pour l'indication de l'état
Compatibilité du signal SMEMA

Scénarios d'application

Fabrication électronique:Largement utilisé dans les lignes de production de produits électroniques, en particulier dans le processus de chargement avant les machines de placement et les équipements de soudage.
Une production efficace:Réduit les coûts de main-d'œuvre et améliore l'efficacité de la production dans les environnements de fabrication à fort volume.
Production en petits lots de plusieurs variétés:Idéal pour les lignes de production nécessitant un changement rapide entre différents types de PCB.

Considérations de sélection

Capacité de production:Sélectionner la vitesse et la capacité de chargement appropriées en fonction des besoins de production
Compatibilité avec les équipements:Assurer la compatibilité avec les équipements de production existants pour une intégration transparente
Facilité d'utilisation:Choisissez des équipements faciles à utiliser et à entretenir afin de réduire les coûts de formation.

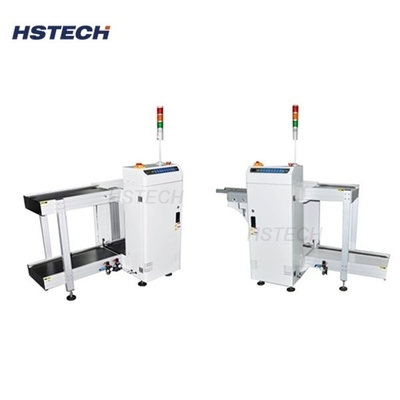

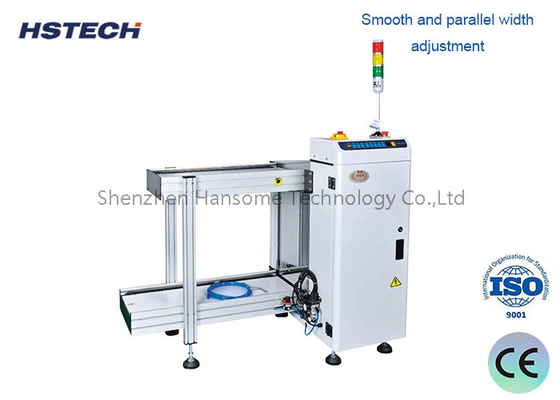

Images du produit
