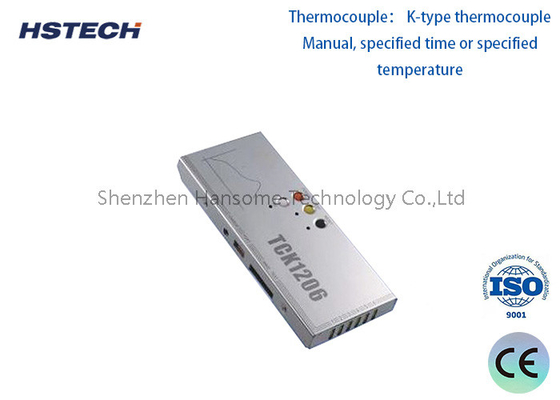

Profiler thermique avancé 80000 point de données/canal 0.1C Résolution émetteur-récepteur RF bande adhésive Hi-Temp

Profiler thermique avancé 80000 point de données/canal 0.1C Résolution émetteur-récepteur RF bande adhésive Hi-Temp

Introduction au projet

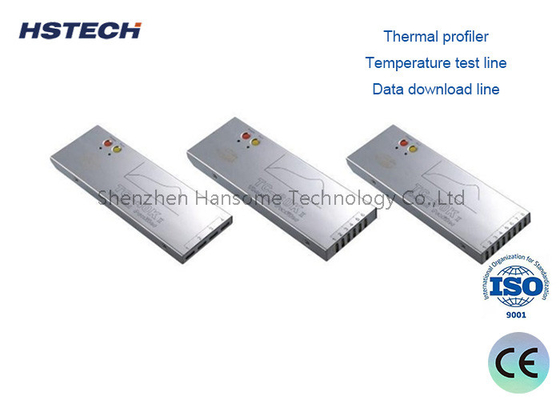

1. profiler thermique 2. boîte isolante

3- Ligne de test de température 4.

5- Chargeur 6. - Ruban adhésif haute température.

7- Le logiciel CD 8. - Le tournevis 9. - Les pinces.

10- Gants isolants 11. fil de soudure

12- Des ciseaux 13.

14Manuel d'utilisation 15. Certificat d'acceptation

16. Transcepteur RF (Choisir la composition)

17. Système de test des ondes (choisir la composition)

Principales spécifications techniques

1,Thermocouple: thermocouple de type K

2,Intervalle d'échantillonnage:0.05sec---600sec Installé avec un logiciel

3,Enregistrement de données: 80000 points/canal, peut enregistrer 20 profils de séries

4,Résolution: 0,1°C

5,Paramètre de mesure de la température: 0°1000°C

6,Précision de mesure de la température: ±1,0°C

7Puissance totale: ≤ 120 mW

8Voltage de fonctionnement:3.6VDC, batterie rechargeable

9Les dimensions sont: 195 L × 82 W × 21 H mm 195 L × 103 W × 21 H mm

10, boîte isolante:245 ((L) × 100 ((W) × 30 ((H) mm

10"Mode de démarrage": manuel, heure ou température spécifiée

11Mode d'enregistrement: Moniteur/enregistrement

12Mode de connexion: USB/RF

13, version du logiciel: Profiilermanager 2.0

Gestionnaire de bibliothèque de produits

Gestionnaire de bibliothèque

Gestionnaire de bibliothèque

Gestionnaire de bibliothèque de recettes

Analyse des données

PWI

Température de pointe, Température dépassée

Temps entre le Temp ((Reflow)

Pente entre Temp ((Reflow)

Pente entre le temps et l'onde

Méthodes de fonctionnement

1Tout d'abord, vérifiez si la puissance de la batterie est suffisante, si elle est inférieure à 20% vous devez la charger d'abord, deuxièmement,si la température de surface de l'instrument est supérieure à 45°C, ne le chargez pas., essayez de le charger à température ambiante.
2- Causes typiques de problèmes lors de l'établissement de liaisons de communication:Câble de communication non complètement inséré - assurez-vous que la prise est utilisée correctement.Le câble ou le connecteur de communication est endommagé - vérifier s'il n'y a pas de ruptures ou autres dommages- La batterie ne se charge pas Je charge. et assurez-vous que la LED de charge est allumée.
3La barrière thermique peut résister jusqu'à 9 minutes à 280°C. Veillez à dépasser cette plage et à ce que la température interne de l'instrument ne dépasse pas 85°C.
4. Lorsqu'il n'est pas utilisé pendant une longue période, veuillez observer si la lumière de l'indicateur de données clignote toutes les 5 secondes environ, le cas échéant,s'il vous plaît appuyez et maintenez enfoncée la touche d'extrémité "démarrer" pendant environ 5 secondes jusqu'à ce que la lumière de l'indicateur clignote soudainement, et ensuite l'observer jusqu'à ce qu'il n'y ait pas de lumière clignotante.
5Veuillez couvrir la boîte d'isolation thermique lorsque vous traversez le four et attendre l'heure d'arrivée.
6. Vous ne pouvez connecter qu'un seul enregistreur Oven Tester à l'ordinateur à la fois. Vous ne pouvez pas connecter à l'ordinateur en même temps plus d'un enregistreur au même port USB et choisir l'un d'entre eux.
7. après un four à nouveau sur le four, et ainsi de suite la boîte de barrière thermique refroidie avant utilisation.
