| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | Le numéro de série HS-FS5331R |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage en bois |
| Délai de livraison: | 5 à 7 jours ouvrables |
| Conditions de paiement: | D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 200 pièces par mois |
| Nom du produit: | Robot de soudure automatique debout au sol | Corps de la machine: | Structure métallique |
|---|---|---|---|
| Étain de fer: | Unique | Plateforme: | Double plate-forme de fonctionnement de Y |
| guide linéaire: | HIWIN | Utilisation: | Carte PCB Soldeing, soudure, soudure de carte |
| Surligner: | Robot de soudure automatique debout au sol,Robot de soudure automatique de métal durable,Robot de soudure automatique à 5 axes |
||

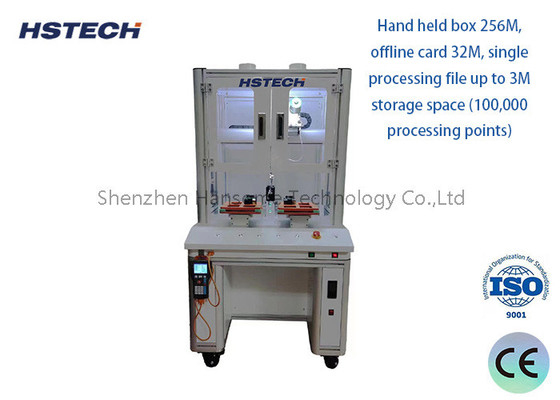

Robot de soudure automatique, fer à souder simple/double/triple, haute précision, structure durable
Introduction au projet
Ce modèle de machine de soudage automatique est le modèle de soldeur robot debout au sol, différent de la machine de soldeur de bureau, c'est un robot de soldeur plus pratique et flexible.Cette machine adopte le système de travail à 5 axes, avec double plateforme de soudure, soldeuse unique/tête
La machine est adaptée à de nombreux types de soudage PCBA, unLes robots de soudage utramatique remplacent le soudage manuel pour améliorer l'efficacité du travail et la qualité du soudage.
Caractéristiques
1, structure métallique durable corps de la machine, modèle debout au sol, fonctionnement sur double plateforme.
2,5 axes de fonctionnement, avec un axe de rotation R.
3, 500*300*300mm distance de déplacement, la portée de déplacement peut être personnalisée selon les exigences du client.
4, soldeuse unique la gamme de mouvement a de nombreuses options dépend de la dimension du produit, peut également être personnalisé pour doubler ou tripler les doubles soudeuses.
5, Prend en charge de nombreuses méthodes de soudage, de soudage par points, de soudage par traînée et d'autres fonctions.
6,Apprendre la programmation de pendent, réglage manuel de tous les points de soudage, également prendre en charge l'importation de dessins CAD.
7, en utilisant une ligne de guidage de haute qualité de la marque Taiwan Hiwin, assurez-vous de la précision de déplacement.
8, La machine adopte le moteur pas à pas et le contrôle de la courroie de réglage.
Spécification
| Modèle | Pour les appareils à moteur à combustion | Pour les appareils à moteur à combustion | |
| Voltage | Pour les appareils de type à commande numérique | ||
| Plage de fonctionnement X/Y1/Y2/Z | 500*300*300*100 mm | 600*300*300*100 mm | |
| Axe R | 360 degrés | ||
| Vitesse de déplacement X/Y/Z | une vitesse maximale de 300 mm/s | ||
| Système d'entraînement | Moteur pas à pas, ceinture de réglage | ||
| Guide linéaire | Guide de haute précision de la marque de Taiwan | ||
| Précision de répétition | ± 0,02 mm | ||
| La programmation | Le pendentif d'enseignement | ||
| Système de commande | Tableau de commande | ||
| Le stockage des programmes |
Il peut stocker mille ensembles de données de traitement et un seul
le fichier de traitement peut occuper jusqu'à 3M d'espace de stockage
(cinq mille points de traitement)
|
||
| Espace de stockage de fichiers |
Boîte portative 256M, carte hors ligne 32M, fichier de traitement unique jusqu'à
Espace de stockage 3M (100 000 points de traitement)
|
||
| Document d'appui | Le CAO | ||
| Nettoyage de fer et étain | Nettoyage de l'air ou pneumatique | ||
| Interface extérieure | Le numéro d'enregistrement est le numéro d'enregistrement suivant: | ||
| Méthode de soudure | Soudage par traction | ||
| Le poids | 65en kg | 70 kg | |
| Dimension de la machine |
715*585*800 mm |
815*685*800 mm | |
Configuration principale de la machine
1, Double soudage Fer, double plateforme de travail en Y
2Un programmeur de pendentif portable
3, régulateur de chauffage
4, contrôleur en étain cassé
5, Ensemble de stylo à souder
6, pointe de soudage
7, composants en étain
8, boîte de nettoyage
À propos des emballages
