| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | Pour les appareils à commande numérique |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | 2900~4000USD/set |
| Détails d'emballage: | Boîte en bois |
| Délai de livraison: | 5 à 7 jours ouvrables |
| Conditions de paiement: | D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 200 pièces par mois |
| Nom du produit: | Machine à souder sur table | Autre nom: | Robot de soudure automatique |
|---|---|---|---|
| Plateforme de travail: | Plateforme unique | Astuce de soudure: | Astuce simple |
| La rotation: | 360 degrés | Voltage: | Pour les véhicules à moteur électrique |
| Utilisation: | Carte PCB Soldeing, soudure, soudure de carte | Garantie: | 1 année |

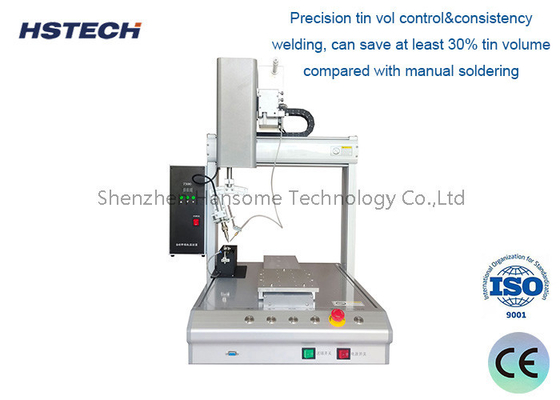

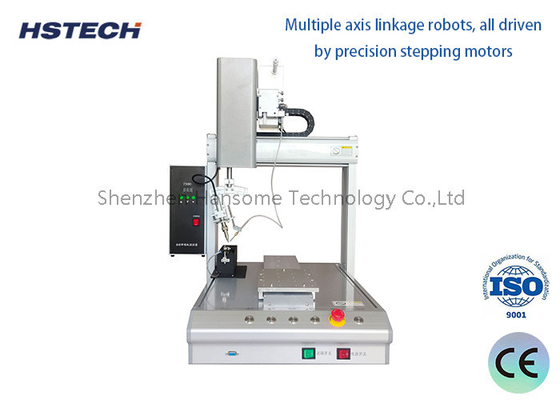

Robot de soudure à quatre axes basé sur Windows: programmation manuelle, AC110V/220V, puissance de 50W
Introduction au projet
Cette machine de soudage automatique nous l'avons appelé 4 axes machine de soudage automatique, X, Y, Z et 360 degrés axe de rotation, la machine adopter la pression de l'air et l'électricité entraînée,à travers la boîte de pantalon pour la programmation manuelle de chaque pointCette machine est principalement utilisée pour ajouter des boîtes sur le PCBA, ou des câbles de soudure, économiser plus de main-d'œuvre et améliorer l'efficacité de la production.
Caractéristiques
1, 4 axes de travail, X/Y/Z et R rotation en mouvement, atteindre de nombreux buts de soudage angulaire.
2, Le fer à souder sans azote, très sécuritaire et respectueux de l'environnement,
3, la tête de soudure peut être réglée dans plusieurs directions, ce qui peut protéger le PCB et les composants contre les dommages.
4,Utilisez la tête de fer comme point de base pour aligner la position de la clé du produit, appuyez sur la touche d'entrée, le programme générera automatiquement ce point dans le système,puis définir les données sur le point et ainsi de suite.
5Utilisant une haute précisionmoteur pas à pas et système à courroie de chronométrage, et des algorithmes de contrôle de mouvement avancés pour améliorer efficacement la précision et la répétabilité du positionnement du mouvement.
6, La machine avec fonction de nettoyage automatique, qui peut rendre le traitement de la soudure plus stable, et prolonger la durée de vie du fer de soudure.
7, avec le pendentif d'enseignement portable, la programmation est simple et facile à apprendre.
Spécification
| Modèle | Pour les appareils à commande numérique |
| Voltage | Pour les appareils de type à commande numérique |
| Plage de fonctionnement X/Y/Z | 300*300*100 mm |
| Axe R | 360 degrés |
| Vitesse de déplacement X/Y/Z | une vitesse maximale de 300 mm/s |
| Système d'entraînement | Moteur pas à pas, ceinture de réglage |
| Guide linéaire | Guide de haute précision de la marque de Taiwan |
| Précision de répétition | ± 0,02 mm |
| La programmation | Le pendentif d'enseignement |
| Système de commande | Tableau de commande |
| Le stockage des programmes |
Il peut stocker mille ensembles de données de traitement et un seul
le fichier de traitement peut occuper jusqu'à 3M d'espace de stockage
(cinq mille points de traitement)
|
| Espace de stockage de fichiers |
Boîte portative 256M, carte hors ligne 32M, fichier de traitement unique jusqu'à
Espace de stockage 3M (100 000 points de traitement)
|
| Nettoyage de fer et étain | Nettoyage de l'air ou pneumatique |
| Interface extérieure | Le numéro d'enregistrement est le numéro d'enregistrement suivant: |
| Méthode de soudure | Soudage par traction |
| Le poids | 48 kg ou plus |
| Dimension de la machine |
520*585*800 mm |
