| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | HS-CU390 |
| Quantité de commande min: | 1SET |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage en bois |
| Délai de livraison: | 15~20 jours de travail |
| Conditions de paiement: | D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 200 ensembles par mois |
| Nom du produit: | déchargeur de magazine de carte PCB de 90 degrés | Énergie électrique: | Pour les appareils de type à commande numérique |
|---|---|---|---|
| Pression de l'air: | 4-6 barre | Taille des PCB: | 50*50~530*460mm |
| Sélection de lancement: | 10 à 40 mm | vitesse de convoyeur: | 0.5-20M/min ou adapté aux besoins du client |
| Courroie de transport: | Ceinture de transport noire | Garantie: | 1 année |

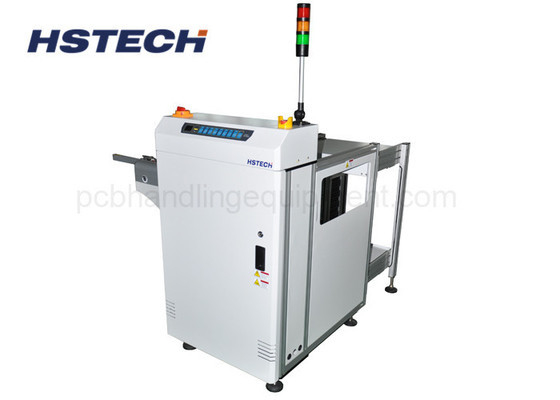

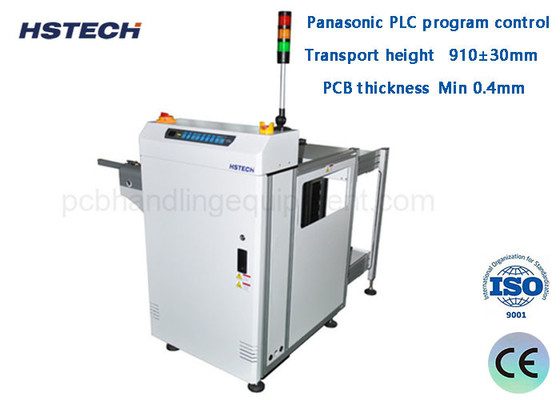

Mode de commande de bouton LED avec affichage de lumière 3 Lolor 40mm Pitch 20M/Min 90 degrés Déchargement de magazine PCB
Application du projet
Cette unité est un déchargeur de chargeur de PCB à 90 degrés pour la ligne de production SMT, utilisé pour la collecte automatique de PCB dans le sens d'un angle droit de 90 degrés afin d'économiser la longueur de la ligne SMT,la machine est équipée d'un poussoir spécialement conçu qui peut pousser les PCB du rail de transport dans les rayonnages de charge.
Caractéristiques
1, 90 degrés de déchargement de PCB à angle droit, économiser la longueur de production SMT.
2, en utilisant MC, ce qui n'affectera pas la production dans toute la capacité.
3, mode de commande par bouton LED avec affichage lumineux 3 lolor.
4, épaisseur 1,3 mm, diamètre 3 mm bord plat ceinture ESD.
5La structure de la machine en acier inoxydable et profilé en aluminium, stable et facile à entretenir.
6, contrôle PLC.
7, réglage de largeur lisse et parallèle avec manivelle manuelle.
8, 3 chargeurs de capacité: haut 1 + bas 2.
9, des pinces pneumatiques supérieures et inférieures pour fixer le support de charge.
10Aucune garantie de rupture de PCB pendant le chargement et le déchargement.
11, compatibles avec le SMEMA.
Spécification
| Nom du produit | Déchargeur de périphérique de PCB à 90 degrés |
| Hauteur du transport | 910 ± 30 mm |
| Direction du transport | L~R, ou R~L |
| Opération | Fonctionnement du front |
| Côté fixe de la voie | Côté avant |
| Énergie électrique | 220V,50/60Hz,± 10% |
| Pression de l'air | 4 à 6 bar |
| Épaisseur des PCB | Min 0,4 mm |
| Quantité de charge | Côté supérieur: 1 pc, côté inférieur: 1 pc |
| Vitesse du convoyeur | 0.5-20M/min ou sur mesure |
| Signalisation | Le SMEMA |
| Modèle | HS-CU250 | HS-CU330 | HS-CU390 | HS-CU460 |
| Longueur efficace des PCB | 50*50~350*250 mm | 50*50~455*330 mm | 50*50~530*390 mm | 50*50~530*460 mm |
| Dimension de la machine | Pour les véhicules à moteur électrique | Pour les pièces détachées: | 1430*1480*1200 mm | 1430*1620*1200 mm |
| Taille du chargeur | 355*320*563 mm | 460*400*563 mm | 535*460*570 mm | 535*530*570 mm |
| Le poids | 140 kg | 200 kg ou plus | 260 kg | 300 kg ou plus |
