| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | Pour les appareils à commande numérique |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | 2900~4000USD/set |
| Détails d'emballage: | Emballage en bois, avec mousse à l'intérieur |
| Délai de livraison: | 5 à 7 jours ouvrables |
| Conditions de paiement: | D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 200 pièces par mois |
| Nom du produit: | Machine de soudage automatique de bureau | Autre nom: | Robot de soudure automatique |
|---|---|---|---|
| Plateforme de travail: | Station simple | Astuce de soudure: | Astuce simple |
| Axe de déplacement: | axe 4 | Voltage: | Pour les véhicules à moteur électrique |
| Utilisation: | Carte PCB Soldeing, soudure, soudure de carte | Le poids: | 60 kg ou plus |

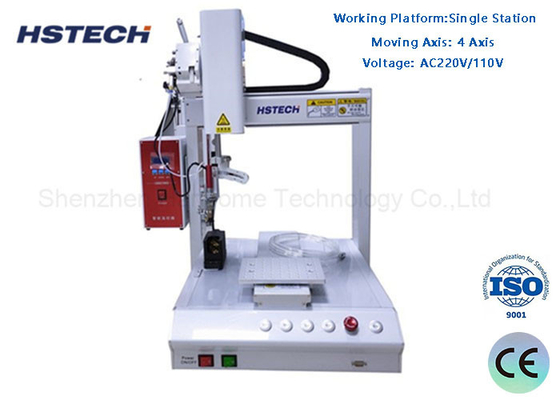

Opération automatique Hiwin Guide ceinture de chronométrage fichier CAD Importation machine de soudage PCB
Introduction au projet
Cette machine de soudage automatique est un système de bureau mouvant axe X / Y / Z, plus la rotation de soudage supérieur, donc nous l'avons appelé 4 axes machine de soudage automatique,la machine adopte la pression de l'air et l'électricité entraînée, par la programmation manuelle des points de soudure, puis réaliser l'opération automatique.
La machine utilisée principalement dans l'industrie de la fabrication d'électronique pour réaliser la soudure à l'aveugle, ce qui n'est pas possible dans la soudure par reflux et la soudure par ondes,Il est particulièrement adapté pour les cartes de circuits mixtes, les composants sensibles à la chaleur et les dispositifs sensibles dans le processus de back-end SMT, également largement utilisés dans les câbles de soudure de PCB, les prises de charge, les prises de sol, les prises de connecteurs, les bornes de courant continu,Soudage à la lumière à bande LED et autres domaines.
Caractéristiques
1, 4 axes de travail, X/Y/Z et R rotation en mouvement, atteindre de nombreux buts de soudage angulaire.
2, Le fer à souder sans azote, très sécuritaire et respectueux de l'environnement,
3, la tête de soudure peut être réglée dans plusieurs directions, ce qui peut protéger le PCB et les composants contre les dommages.
4,Utilisez la tête de fer comme point de base pour aligner la position de la clé du produit, appuyez sur la touche d'entrée, le programme générera automatiquement ce point dans le système,puis définir les données sur le point et ainsi de suite.
5Utilisant une haute précisionmoteur pas à pas et système à courroie de chronométrage, et des algorithmes de contrôle de mouvement avancés pour améliorer efficacement la précision et la répétabilité du positionnement du mouvement.
6, La machine avec fonction de nettoyage automatique, qui peut rendre le traitement de la soudure plus stable, et prolonger la durée de vie du fer de soudure.
7, avec le pendentif d'enseignement LCD portatif, la programmation est simple et facile à apprendre.
Spécification
| Modèle | Pour les appareils à commande numérique |
| Voltage | Pour les appareils de type à commande numérique |
| Plage de fonctionnement X/Y/Z | 300*300*100 mm |
| Axe R | 360 degrés |
| Vitesse de déplacement X/Y/Z | une vitesse maximale de 300 mm/s |
| Système d'entraînement | Moteur pas à pas, ceinture de réglage |
| Guide linéaire | Guide de haute précision de la marque de Taiwan |
| Précision de répétition | ± 0,02 mm |
| La programmation | Le pendentif d'enseignement |
| Système de commande | Tableau de commande |
| Le stockage des programmes |
Il peut stocker mille ensembles de données de traitement et un seul
le fichier de traitement peut occuper jusqu'à 3M d'espace de stockage
(cinq mille points de traitement)
|
| Espace de stockage de fichiers |
Boîte portative 256M, carte hors ligne 32M, fichier de traitement unique jusqu'à
Espace de stockage 3M (100 000 points de traitement)
|
| Nettoyage de fer et étain | Nettoyage de l'air ou pneumatique |
| Interface extérieure | Le numéro d'enregistrement est le numéro d'enregistrement suivant: |
| Méthode de soudure | Soudage par traction |
| Le poids | 48 kg ou plus |
| Dimension de la machine |
520*585*800 mm |
