| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | Pour les appareils à commande numérique |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage en bois, avec mousse à l'intérieur |
| Délai de livraison: | 7~10 jours de travail |
| Conditions de paiement: | T/T, Western Union et MoneyGram |
| Capacité d'approvisionnement: | 200 pièces par mois |
| Nom du produit: | Machine à souder automatique à rotation à 4 axes | Autre nom: | Robot de soudure automatique |
|---|---|---|---|
| Plateforme: | Plateforme double Y | Montages: | Personnalisé |
| Objet de soudure: | Fil/étain de soudure | Condition: | Nouveau |

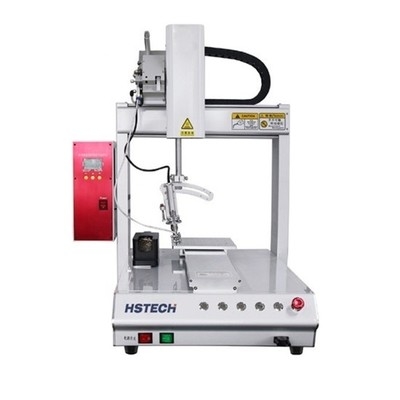

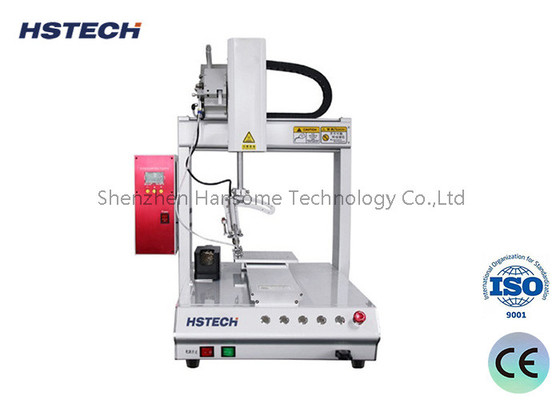

Machine à souder automatique à quatre axes réglée dans plusieurs directions avec rotation
Je suis...- Une introduction
Cette machine de soudage automatique est un système de déplacement à 4 axes, une seule plateforme, une seule tête de soudage avec axe de rotation,Il est principalement utilisé dans l'industrie de la fabrication d'électronique pour obtenir la soudure à l'aveugle qui dans la soudure de reflux et la soudure à ondes ne peut pas faire, Il est particulièrement adapté aux circuits imprimés mixtes, aux composants sensibles à la chaleur et aux dispositifs sensibles dans le processus de back-end SMT, également largement utilisé dans le câble de soudage PCB, le bouchon de chargeur, le soudage,prise de connecteurLe secteur de l'électronique et de l'électronique

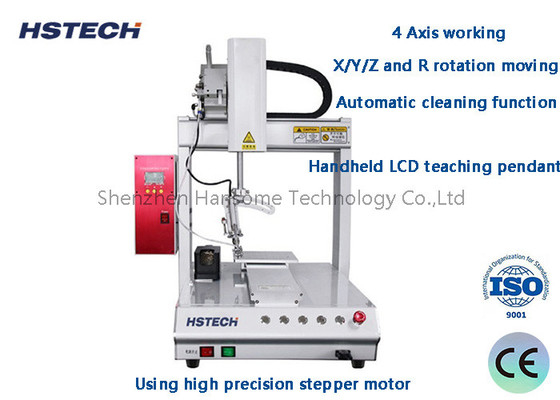

Caractéristiques
1, 4 axes de travail, X/Y/Z et R rotation en mouvement, atteindre de nombreux buts de soudage angulaire.
2, Le fer à souder sans azote, très sûr et protégeant l'environnement.
3, la tête de soudure peut être réglée dans plusieurs directions, ce qui peut protéger le PCB et les composants contre les dommages.
4, Utilisez la tête de fer comme point de base pour aligner la position de la touche du produit, appuyez sur la touche d'entrée, le programme générera automatiquement ce point dans le système,puis définir les données sur le point et ainsi de suite.
5Utilisation d'un moteur pas à pas de haute précision et d'un système à courroie de chronométrage, et d'algorithmes de contrôle de mouvement avancés pour améliorer efficacement la précision et la répétabilité du positionnement du mouvement.
6, La machine avec fonction de nettoyage automatique, qui peut rendre le traitement de la soudure plus stable, et prolonger la durée de vie du fer à souder.
7, avec le pendentif d'enseignement LCD portatif, la programmation est simple et facile à apprendre.
Spécification
| Modèle | Pour les appareils à commande numérique |
| Voltage | Pour les appareils de type à commande numérique |
| Plage de fonctionnement X/Y/Z | 300*300*100 mm |
| Axe R | 360 degrés |
| Vitesse de déplacement X/Y/Z | une vitesse maximale de 300 mm/s |
| Système d'entraînement | Moteur pas à pas, ceinture de réglage |
| Guide linéaire | Guide de haute précision de la marque de Taiwan |
| Précision de répétition | ± 0,02 mm |
| La programmation | Le pendentif d'enseignement |
| Système de commande | Tableau de commande |
| Le stockage des programmes |
Il peut stocker mille ensembles de données de traitement et un seul
le fichier de traitement peut occuper jusqu'à 3M d'espace de stockage
(cinq mille points de traitement)
|
| Espace de stockage de fichiers |
Boîte portative 256M, carte hors ligne 32M, fichier de traitement unique jusqu'à
Espace de stockage 3M (100 000 points de traitement)
|
| Nettoyage de fer et étain | Nettoyage de l'air ou pneumatique |
| Interface extérieure | Le numéro d'enregistrement est le numéro d'enregistrement suivant: |
| Méthode de soudure | Soudage par traction |
| Le poids | 48 kg ou plus |
| Dimension de la machine | 520*585*800 mm |
