| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement. |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage en bois, avec mousse à l'intérieur |
| Délai de livraison: | 5 ~ 7 jours ouvrables |
| Conditions de paiement: | D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 200 PCs par mois |
| Nom du produit: | machines à souder pour bureau | Axe: | axe 4 |
|---|---|---|---|
| Plateforme: | Un seul/deux | Tête de soudure: | Un seul/deux |
| Garantie: | 1 année | Voltage: | AC220V/110V, 50/60Hz |

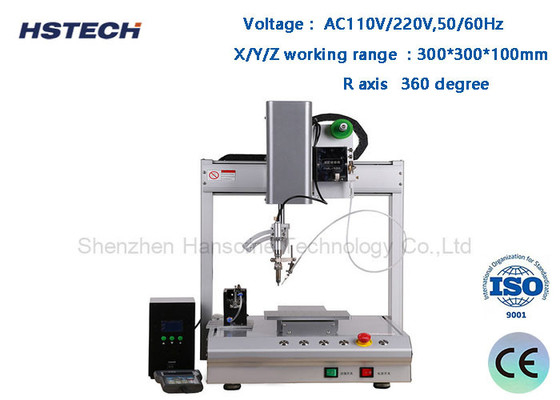

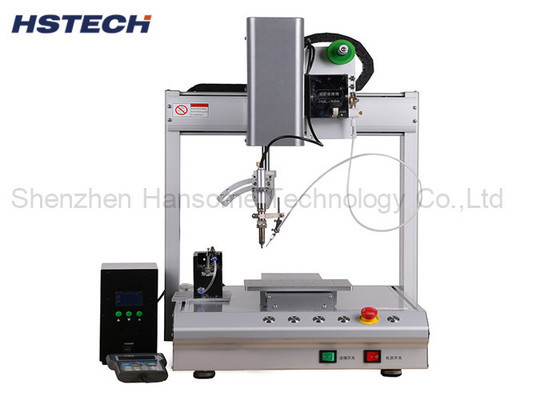

Une machine de soudage de bureau à double soudage unique / rotation de pointe disponible
Introduction au projet
Cette machine de soudage automatique de type bureau est un système de mouvement à 4 axes, un seul fer à souder avec une plage de déplacement XYZ de 300*300*100 mm, également disponible en rotation.
Cette machine fixe le produit par les appareils personnalisés, programmation manuelle avec la boîte de pendentif, c'est une machine de soudage économique et rentable.
Application du projet
1Les produits à base de semi-conducteurs: LSI, IC, IC à combinaison de température, CSP, BGA, etc.
2Produits optiques: caméras de première classe.
3Appareils électroménagers à performances générales: DVD, équipement audio, systèmes de navigation automobile, ordinateurs personnels comme appareils photo, horloges électroniques, calculatrices photocopieuses PDA,téléviseur à cristaux liquides- appareils médicaux 5, machines de précision/produits électriques: VTR.
4Produits de consommation générale: machines à écrire, jouets, instruments de musique, CDS, piles, etc.
Caractéristiques
1, 4 axes de travail, X/Y/Z et R rotation en mouvement, atteindre de nombreux buts de soudage angulaire.
2, Le fer à souder sans azote, très sûr et protégeant l'environnement.
3, la tête de soudure peut être réglée dans plusieurs directions, ce qui peut protéger le PCB et les composants contre les dommages.
4, Utilisez la tête de fer comme point de base pour aligner la position de la touche du produit, appuyez sur la touche d'entrée, le programme générera automatiquement ce point dans le système,puis définir les données sur le point et ainsi de suite.
5Utilisation d'un moteur pas à pas de haute précision et d'un système à courroie de chronométrage, et d'algorithmes de contrôle de mouvement avancés pour améliorer efficacement la précision et la répétabilité du positionnement du mouvement.
6, La machine avec fonction de nettoyage automatique, qui peut rendre le traitement de la soudure plus stable, et prolonger la durée de vie du fer de soudure.
7, avec le pendentif d'enseignement LCD portatif, la programmation est simple et facile à apprendre.
Spécification
| Modèle | Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement. |
| Voltage | Pour les appareils de type à commande numérique |
| Plage de fonctionnement X/Y/Z | 300*300*100 mm |
| Axe R | 360 degrés |
| Vitesse de déplacement X/Y/Z | une vitesse maximale de 300 mm/s |
| Système d'entraînement | Moteur pas à pas, ceinture de réglage |
| Guide linéaire | Guide de haute précision de la marque de Taiwan |
| Précision de répétition | ± 0,02 mm |
| La programmation | Le pendentif d'enseignement |
| Système de commande | Tableau de commande |
| Le stockage des programmes |
Il peut stocker mille ensembles de données de traitement et un seul
le fichier de traitement peut occuper jusqu'à 3M d'espace de stockage
(cinq mille points de traitement)
|
| Espace de stockage de fichiers |
Boîte portative 256M, carte hors ligne 32M, fichier de traitement unique jusqu'à
Espace de stockage 3M (100 000 points de traitement)
|
| Document d'appui | - Je ne sais pas. |
| Nettoyage de fer et étain | Nettoyage de l'air ou pneumatique |
| Interface extérieure | Le numéro d'enregistrement est le numéro d'enregistrement suivant: |
| Méthode de soudure | Soudage par traction |
| Le poids | 48 kg ou plus |
| Dimension de la machine |
520*585*800 mm |
