| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | HS-5331R |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage en bois, avec mousse à l'intérieur |
| Délai de livraison: | 5 ~ 7 jours ouvrables |
| Conditions de paiement: | D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 200 PCs par mois |
| Nom du produit: | Machine à souder automatique | Chaîne de déplacement: | 500x300x300x100mm |
|---|---|---|---|
| Tête de soudure: | Unique | Plateforme: | Double plate-forme de fonctionnement de Y |
| Voltage: | Pour les véhicules à moteur électrique | Utilisation: | Carte PCB Soldeing, soudure, soudure de carte |
| Garantie: | 1 an avec entretien de longue durée |

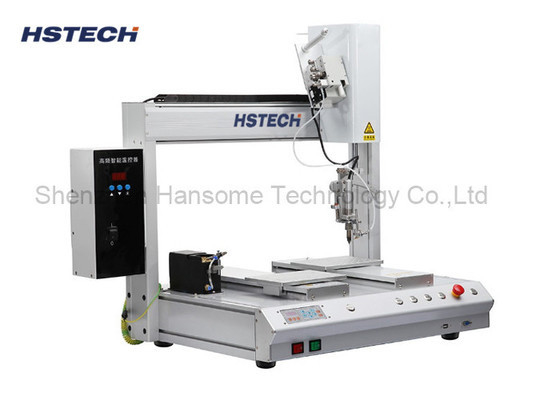

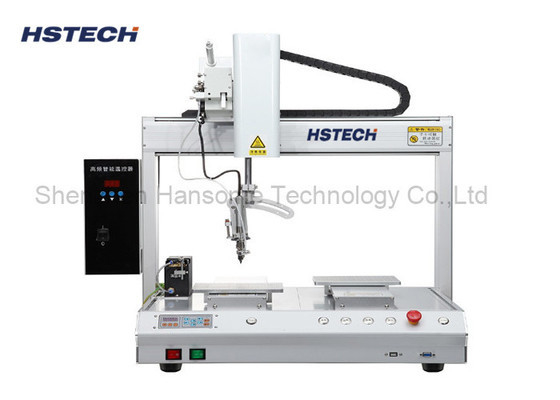

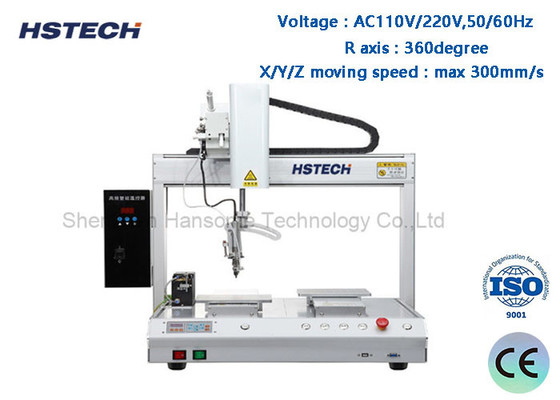

Machine de soudage automatique à régulation de la température de rotation de la plate-forme à double axe Y
Introduction au projet
Cette machine de soudage automatique est une machine de plateforme double Y à tête de soudage à rotation unique, d'une portée de 500x300x300x100 mm, la machine est utilisée dans l'usine de fabrication électronique,pour remplacer le procédé traditionnel de soudage manuel.
Spécification
| Modèle | Pour les appareils à moteur à combustion | Pour les appareils à moteur à combustion | |
| Voltage | Pour les appareils de type à commande numérique | ||
| Plage de fonctionnement X/Y1/Y2/Z | 500*300*300*100 mm | 600*300*300*100 mm | |
| Axe R | 360 degrés | ||
| Vitesse de déplacement X/Y/Z | une vitesse maximale de 300 mm/s | ||
| Système d'entraînement | Moteur pas à pas, ceinture de réglage | ||
| Guide linéaire | Guide de haute précision de la marque de Taiwan | ||
| Précision de répétition | ± 0,02 mm | ||
| La programmation | Le pendentif d'enseignement | ||
| Système de commande | Tableau de commande | ||
| Le stockage des programmes |
Il peut stocker mille ensembles de données de traitement et un seul
le fichier de traitement peut occuper jusqu'à 3M d'espace de stockage
(cinq mille points de traitement)
|
||
| Espace de stockage de fichiers |
Boîte portative 256M, carte hors ligne 32M, fichier de traitement unique jusqu'à
Espace de stockage 3M (100 000 points de traitement)
|
||
| Document d'appui | - Je ne sais pas. | ||
| Nettoyage de fer et étain | Nettoyage de l'air ou pneumatique | ||
| Interface extérieure | Le numéro d'enregistrement est le numéro d'enregistrement suivant: | ||
| Méthode de soudure | Soudage par traction | ||
| Le poids | 65 kg ou plus | 70 kg | |
| Dimension de la machine |
715*585*800 mm |
815*685*800 mm | |
Configuration principale de la machine
1, double soudage en fer, double plateforme de travail en Y.
2Un programmeur de pendentif portable.
3, régulateur de chauffage
4, contrôleur en étain cassé
5, Ensemble de stylo à souder
6, pointe de soudage
7, composants en étain
Caractéristiques
1,5 axes de travail, double plateforme de travail, avec axe de rotation R.
2, la plage de mouvements de la soudure unique a de nombreuses options en fonction de la dimension du produit.
3,Toute la machine est faite d'aluminium de haute qualité,Le bras de la machine est un modèle privé en alliage d'aluminium, structure stable, pas de courbure, anti-rouille.
4, Prend en charge de nombreuses méthodes de soudage, de soudage par points, de soudage par traînée et d'autres fonctions.
5,Apprendre à programmer, peut sauver au maximum 99 groupes de programme.
6, le moteur pas à pas et le contrôle de la courroie de réglage, équipé d'un guide linéaire de marque de Taiwan en même temps.
À propos des emballages
