| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | HS-ST400 |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage en bois, avec mousse |
| Délai de livraison: | 7 ~ 9 jours ouvrables |
| Conditions de paiement: | T/T, Western Union et MoneyGram |
| Capacité d'approvisionnement: | 100 ensembles par mois |
| Nom du produit: | Empileur de carte PCB | Autre nom: | Déchargeur de carte nue |
|---|---|---|---|
| Énergie: | AC110V/220V, monophasé | Programme: | PLC |
| Marque de PLC: | Panasonic | Pression de l'air: | 0.6Mpa |
| Épaisseur du PCB: | 0.6~4.0mm | Garantie: | 1 année |

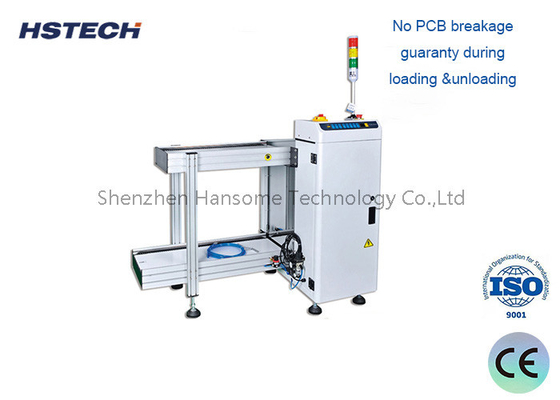

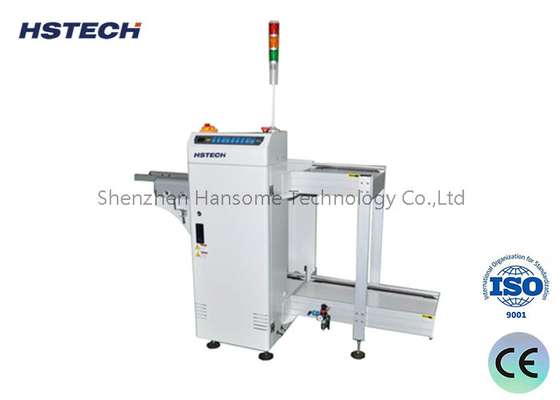

Régularisation de la largeur Panasonic PLC CE Liste de la machine d'empilage de PCB Déchargeuse de carte nue
Application du projet
Cette machine est utilisée pour le déchargement/la collecte des PCB nus de la ligne de production SMT après marquage au laser.
Caractéristiques
1- Le contrôle du programme PLC de Panasonic.
2Le bouton LED traditionnel et simple.
3Une connexion de signal.
4, réglage manuel de l'épaisseur du PCB.
5, réglage de la largeur du PCB à la manivelle.
6, affichage LED de l'état de la lumière.
7, structure en aluminium, conception du fond lourd pour empêcher le déplacement.
8, le mode de transmission est fourni.
9Il n'a fallu que 10 secondes pour changer de gamme de produits.
10Chargement en cours.
11, ceinture de transport ESD.
12, affichage d'erreur de machine auto-programmé,différentes erreurs ont un code différent,chaque code a une instruction de maintenance pertinente qui est collée à l'arrière de la porte de la machine
Spécification
| Fonction |
Utilisé pour la collecte de PCB nu à la ligne SMT de la machine en amont |
| Hauteur du transport | 910 ± 30 mm |
| Direction du transport | L~R, ou R~L |
| Opération | Fonctionnement du front |
| Côté fixe de la voie | Côté avant |
| Épaisseur des PCB | 00,6 à 4,0 mm |
| Hauteur des composants du PCB | ± 35 mm |
| Temps d'alimentation en PCB | Approximativement 10 secondes ou spécifier |
| Poids de la planche | ≤ 3 kg |
| Énergie électrique | 220V,50/60Hz,± 10% |
| Le pouvoir | 00,05 kW |
| Pression de l'air | 0.6Mpa |
| Consommation de l'air | Pour les appareils de traitement des eaux usées |
| Signalisation | Le SMEMA |
| Modèle | HS-ST400 | Pour les appareils de surveillance de la sécurité |
| Longueur efficace des PCB | 50 à 400 mm | 50 à 530 mm |
| Largeur du PCB de transport | 50 à 400 mm | 50 à 500 mm |
| Épaisseur des PCB | Min 0,6 mm | Min 1,0 mm |
| Dimension de la machine | 650*670*1200 mm | 800*880*1200 mm |
| Le poids | 170 kg | 190 kg |
