| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | HS-LD330 |
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage en bois |
| Délai de livraison: | 15~20 jours de travail |
| Conditions de paiement: | D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 200 ensembles par mois |
| Nom du produit: | Chargeur multiple de carte PCB de magazine | Autre nom: | Machine de chargement de cartes SMT |
|---|---|---|---|
| Énergie: | AC110V/220V, 50/60HZ | Pression de l'air: | 4-6 barre |
| Épaisseur du PCB: | Minute 0.4mm | Sélection de lancement: | 10-40mm |
| vitesse de convoyeur: | 0.5-20M/min ou adapté aux besoins du client | La communication: | SMEMA |

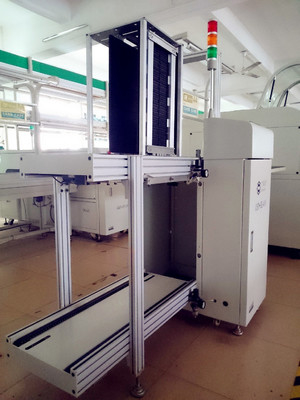

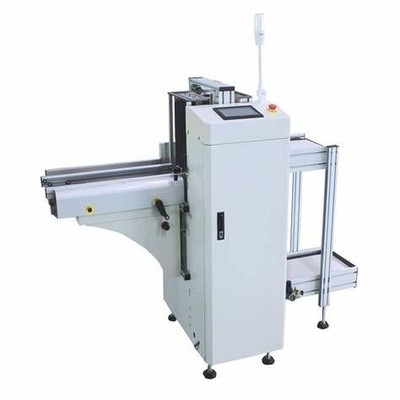

Module de conception bouton de commande fermé SMEMA signal chargeur de PCB Hanling machine
Application du projet
Cette unité est utilisée pour charger les PCB et les transporter sur la chaîne de production SMT.
Caractéristiques
1, la conception du module.
2, la stabilité améliorée par une conception robuste.
3Test du bras de conception économique.
4, des pinces pneumatiques supérieures et inférieures pour fixer le support de charge.
5Aucune garantie de rupture de PCB pendant le chargement et le déchargement.
6Compatible avec le SMEMA.
Spécification
| Nom du produit | Machine de chargement de PCB |

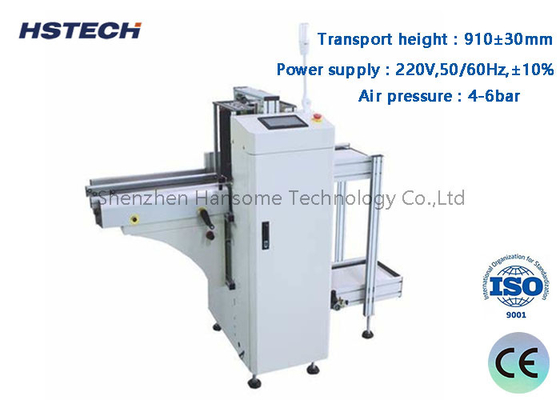

| Hauteur du transport | 910 ± 30 mm |
| Temps de chargement des PCB | Environ 6 secondes |
| Temps de remplacement du chargeur | Environ 30 secondes. |
| Direction du transport | L~R, ou R~L |
| Opération | Fonctionnement du front |
| Côté fixe de la voie | Côté avant ((ou spécifier) |
| Énergie électrique | 220V,50/60Hz,± 10% |
| Pression de l'air | 4 à 6 bar |
| Épaisseur des PCB | Min 0,4 mm |
| Quantité de charge | Côté supérieur: 1 pc, côté inférieur: 2 pc |
| Sélection du ton | 1 à 4 ((de 10 mm d'écart) |
| Vitesse du convoyeur | 0.5-20M/min ou sur mesure |
| Signalisation | Le SMEMA |
Sélection du modèle
| Modèle | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460: le code de référence |
| Longueur efficace des PCB | 50*50~350*250 mm | 50*50~455*330 mm | 50*50~530*390 mm | 50*50~530*460 mm |
| Taille de la machine | Pour les pièces détachées: | 1650*880*1200 mm | 1800*940*1200 mm | 1800*1010*1200 mm |
| Taille du chargeur | 355*320*563 mm | 460*400*563 mm | 535*460*570 mm | 535*530*570 mm |
| Le poids | 140 kg | 180 kg | 220 kg ou plus | 260 kg |
Bouton de commande et boîte électrique
À propos des emballages
