| Lieu d'origine: | Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | HS-LD250 |
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Paquet en bois |
| Délai de livraison: | 15~20 jours de travail |
| Conditions de paiement: | D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 200 ensembles par mois |
| Nom du produit: | Chargeur de carte PCB | Autre nom: | Chargeur de magazine de SMT |
|---|---|---|---|
| Énergie: | AC110V/220V, 50/60HZ | Pression de l'air: | 4-6 bars |
| Épaisseur des PCB: | Minute 0.4mm | Sélection de lancement: | 10-40mm |
| vitesse de convoyeur: | 0.5-20M/min ou adapté aux besoins du client | La communication: | SMEMA |

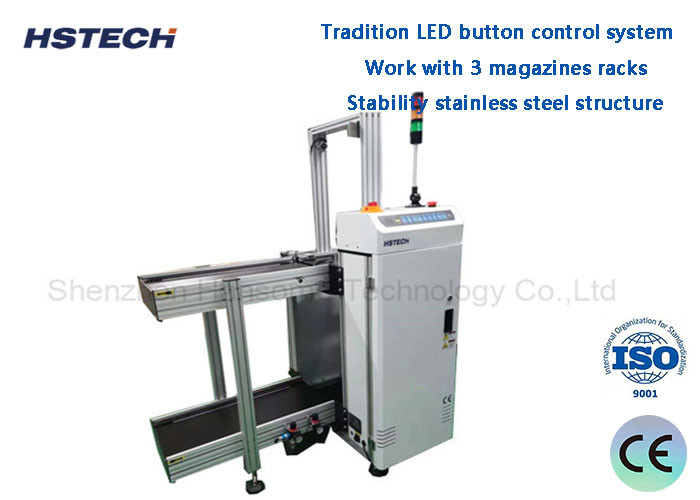

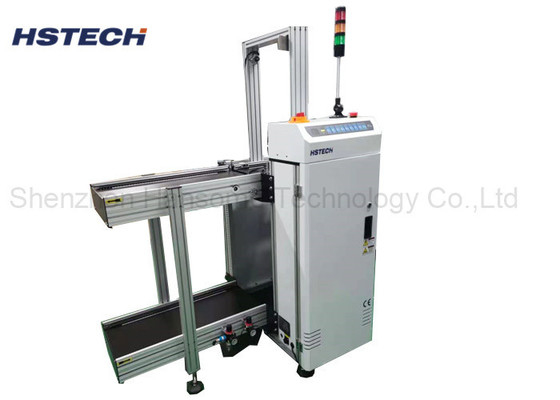

Copiez le bouton de commande LED de Nutek, le chargeur de magazines de ligne SMT, la machine de manipulation de PCB
Application du projet
Cette machine est une machine de chargement de PCB, utilisée pour transporter la carte PCB des rayonnages de magazines à la ligne de production SMT.
Caractéristiques
1, le système de commande à boutons LED traditionnel.
2, travaille avec 3 rayonnages de magazines.
3, stabilité de la structure en acier inoxydable.
4, réglage de largeur lisse et parallèle.
5, affichage de lumière LED 3 couleurs.
6, des pinces pneumatiques supérieures et inférieures pour fixer le support de charge.
7Aucune garantie de rupture de PCB pendant le chargement et le déchargement.
8, compatibles avec le SMEMA.
9, CE, adapté au marché européen.
Spécification
| Modèle | HS-LD250 |
| Nom du produit | Le chargeur de PCB |
| Hauteur du transport | 920 ± 20 mm |
| Temps de chargement des PCB | Environ 6 secondes |
| Temps de remplacement du chargeur | Environ 30 secondes. |
| Direction du transport | L~R, ou R~L |
| Opération | Fonctionnement du front |
| Côté fixe de la voie | Côté avant ((ou spécifier) |
| Énergie électrique | 220V,50/60Hz,± 10% |
| Pression de l'air | 4 à 6 bar |
| Épaisseur des PCB | Min 0,4 mm |
| Quantité de charge | Côté supérieur: 1 pc, côté inférieur: 2 pc |
| Sélection du ton | 1 à 4 ((de 10 mm d'écart) |
| Vitesse du convoyeur | 0.5-20M/min ou sur mesure |
| Signalisation | Le SMEMA |
Sélection du modèle
| Modèle | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460: le code de référence |
| Longueur efficace des PCB | 50*50~350*250 mm | 50*50~455*330 mm | 50*50~530*390 mm | 50*50~530*460 mm |
| Taille de la machine | Pour les pièces détachées: | 1650*880*1200 mm | 1800*940*1200 mm | 1800*1010*1200 mm |
| Taille du chargeur | 355*320*563 mm | 460*400*563 mm | 535*460*570 mm | 535*530*570 mm |
| Le poids | 140 kg | 180 kg | 220 kg ou plus | 260 kg |
,
À propos des emballages
Personne à contacter: Mr. Rudi Jin
Téléphone: 86-755-23209382
Télécopieur: 86-755-23209382
