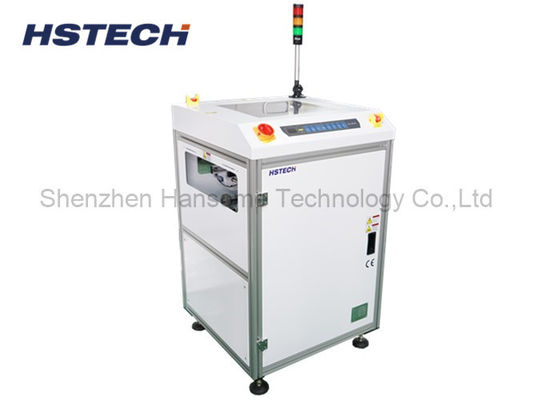

La manipulation de carte PCB de largeur d'AC230V 350mm usinent 90 le cycle du capot supérieur 5s de degré

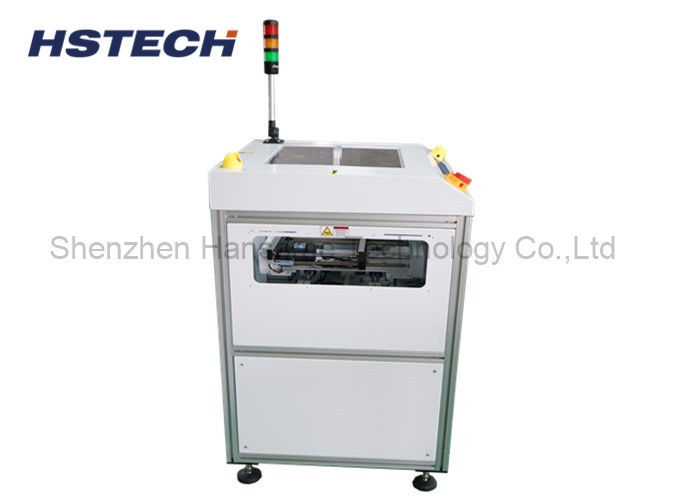

La manipulation de carte PCB de largeur d'AC230V 350mm usinent 90 le cycle du capot supérieur 5s de degré

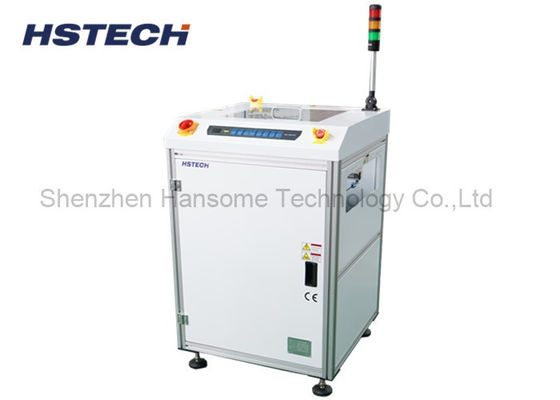

La manipulation de carte PCB de largeur d'AC230V 350mm usinent 90 le cycle du capot supérieur 5s de degré

Image Grand :  La manipulation de carte PCB de largeur d'AC230V 350mm usinent 90 le cycle du capot supérieur 5s de degré

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HSTECH
Certification: CE
Numéro de modèle: HS-SZ460
Conditions de paiement et expédition:
Quantité de commande min: 1 ensemble
Prix: Negotiable
Détails d'emballage: Paquet en bois
Délai de livraison: 12~20 jours de travail
Conditions de paiement: T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 100 ensembles par mois
Description de produit détaillée
Nom de produit: Convoyeur de tour de carte PCB L'autre nom: Machine de manipulation de rotation de panneau de carte PCB
Alimentation d'énergie: AC100-230V, 50/60Hz Contrôle: PLC
Opération: Bouton de LED signal: SMEMA
Surligner:

machine de manipulation de carte PCB de largeur de 350mm

,

Machine de manipulation de carte PCB d'AC230V

,

équipement d'Assemblée de Smt du cycle 5s

Ligne SMT 90 degrés couverture supérieure PCB tour de convoyeur équipement de manutention de carte



Introduction au projet



Cette machine est utilisée dans la ligne SMT spéciale avec Corner, pour changer la direction du débit de PCB.



Caractéristiques



1, largeur de PCB réglable de 350 mm.

2, personnalisé corrige la sélection des rails.

3, Utilisé pour changer la direction de transport du PCB en 90.

4, commande de bouton LED douce, fonctionnement traditionnel mais facile.

5, couverture transparente de sécurité du côté supérieur, l'opération peut regarder l'ensemble du processus de travail.

6, Utilisez un guide linéaire hiwin et une vis à plomb pour effectuer une rotation lisse et précise.

7Réduire au minimum l'écart de transfert entre les convoyeurs.

8, les flux de trafic des PCB peuvent être personnalisés.

8Pour régler la largeur de la carte graphique, il faut conduire en douceur une vis.

9, compatibles avec le SMEMA.



Spécification



Nom du produit Le convoyeur à rotation de PCB
Hauteur du transport 910 ± 20 mm
Direction du transport L~R, ou R~L
Temps de cycle Environ 5 secondes.
Côté fixe de la voie Côté avant
Énergie électrique AC100-230V,50/60Hz,phase unique
Pression de l'air 4 à 6 bar
Consommation de l'air Maximum de 10 L/min
Épaisseur des PCB Min 0,4 mm
Signalisation Le SMEMA



Modèle HS-SZ350 Le HS-SZ460
Longueur efficace des PCB 50*50 à 450*350 mm 50*50~550*460 mm
Dimension de la machine 700*750*1200 mm 840*890*1200 mm
Le poids 150 kg ou plus 180 kg
