| Lieu d'origine: | La Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | HS-NK250 |
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Paquet en bois, avec la mousse |
| Délai de livraison: | 10~15 jours de travail |
| Conditions de paiement: | T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 100 ensembles par mois |
| Nom de produit: | Déchargeur de NG/OK | Carte PCB transportant la taille: | 910±30mm |
|---|---|---|---|
| Dimension de carte PCB: | 50*50~330*250mm | Alimentation d'énergie: | AC220V, 50/60HZ |
| Quantité de magazine: | Magazines de chaque rail 2 | Garantie: | 1 an |
| Utilisation: | Chaîne de production de SMT, chaîne de montage de SMT | Condition: | nouveau |
| Surligner: | Chargeur de magazine de Smt d'OK de NG,PLC programmant le chargeur de magazine de Smt,Déchargeur de SMT de bande de conveyeur d'ESD |
||

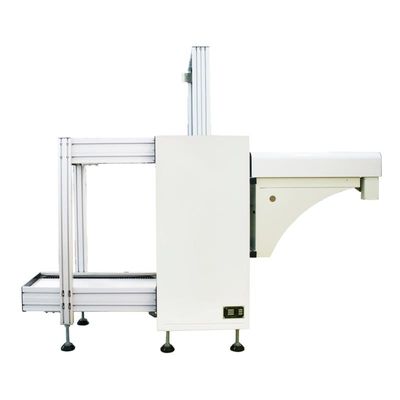

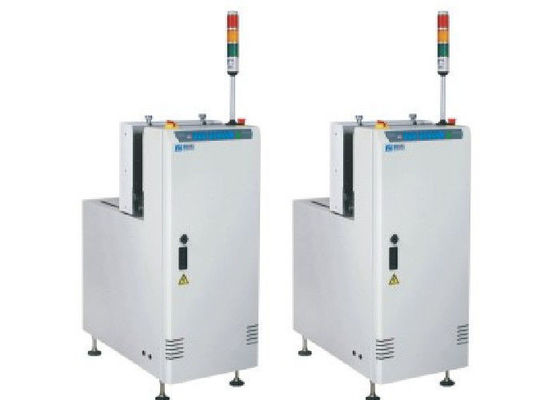

Ligne de production SMT Bon / pas bon carton Distributeur de magazine NG OK Déchargeur de PCB
Introduction au projet
Cette unité est utilisée après que l'AOI, en recevant le signal AOI en amont, collecte automatiquement les panneaux NG/OK séparément au chargeur correspondant.
Détails techniques
| Fonction | Ramasser les panneaux NG/OK séparément en recevant le signal. |
| Hauteur du transport | 910 ± 30 mm |
| Direction du transport | L~R, ou R~L |
| Temps de collecte du conseil | Chaque approximativement 6 secondes |
| Changement de revue au fil du temps | Environ 30 secondes. |
| Côté fixe de la voie | Côté avant |
| Côté opérationnel | Côté avant |
| Coiffure à bande | DSE |
| Épaisseur des PCB | Min 0,6 mm |
| Sélection du ton | 1 à 4 ((de 10 mm d'écart) |
| Énergie électrique | 220V,50/60Hz,± 10% |
| Le pouvoir | 00,05 kW |
| Pression de l'air | 4 à 6 bar |
| Consommation de l'air | Maximum de 15 L/min |
| Nombre de périodiques | Supérieur: 1 magazine, côté inférieur: 2 magazines |
| Signalisation | Le SMEMA |
| Les options |
1, mode de contrôle à écran tactile. 2, réglage automatique de la largeur. 3, quantité de chargeurs selon les besoins du client.
|
Caractéristiques
1,Contrôle de programmation par PLC.
2, à l'aide de l'appareil de commande de la membrane LED
3, réglage de hauteur sélectionnable.
4, des pinces de niveau de basculement prévues pour l'alignement du chargeur.
5, la pression du poussoir pneumatique est réglée.
6, haut débit avec un temps de changement de chargeur court.
7, récupérer les panneaux NG/OK auprès d'AOI, stocker automatiquement les panneaux NG/OK.
8, interface de communication SMEMA standard.
Modèle
| Modèle | HS-NK250 | HS-NK330 | HS-NK390 | Le HS-NK460 |
| Longueur efficace des PCB | 50*50~350*250 mm | 50*50~455*330 mm | 50*50~530*390 mm | 50*50~530*460 mm |
| Épaisseur des PCB | Min 0,6 mm | Min 0,6 mm | Min 0,6 mm | Min 0,6 mm |
| Taille du chargeur | 355*320*563 mm | 460*400*563 | 535*460*570 mm | 535*530*570 mm |
| Dimension de la machine | 1950*1600*1200 mm | Pour les véhicules à moteur à combustion | 2500*1880*1200 mm | 2500*2160*1200 mm |
| Le poids | 220 kg ou plus | 280 kg ou plus | 340 kg | 380 kg |
À propos de nous:
Shenzhen HanSome Technology Co., Ltd ((HSTECH) a été créée en 2012 par un ingénieur professionnel et expérimenté qui a travaillé de nombreuses années dans la société EMS, nous nous sommes spécialisés dans les équipements de manutention de PCB au début,Ensuite, nous développons la machine de dépannage PCB et la machine de nettoyage SMTHSTECH dispose non seulement d'une équipe technique professionnelle pour la R & D, mais aussi d'une équipe de marketing expérimentée et expérimentée pour la recherche et le développement, comprend les directions de développement de produits,Mettre à jour les produits et les techniques pour répondre aux demandes en constante évolutionAu cours des dernières années, nous avons toujours continué à innover et à exploiter pour fabriquer des produits rentables afin d'aider nos clients à économiser sur les coûts et la main-d'œuvre, tout en améliorant l'efficacité de la production.
HSTECH a fixé l'objectif de "Haute qualité et Smart", basé sur le concept de "Qualité orientée et orientée client", et a combiné la caractéristique de l'industrie,La technologie intelligente est la clé de la fabrication intelligente..En ce qui concerne le service après-vente, nous insistons sur la "responsabilité", nous allons réagir dès que nous aurons des commentaires de qualité, et de servir nos clients tout le temps.
