Détails sur le produit:
Conditions de paiement et expédition:
|
Nom de produit: | Déchargeur de carte PCB | L'autre nom: | Ligne déchargeur de SMT |
---|---|---|---|
Taille de carte PCB: | 50*50 à 450*330 mm | Carte PCB déchargeant le temps: | Environ 6 secondes. |
Changement de revue au fil du temps: | Environ 30 secondes. | Alimentation d'énergie: | AC220V, 50/60HZ |
Épaisseur de carte PCB: | Min 4 mm | Communication: | SMEMA |
Surligner: | Déchargeur de carte PCB de lumière de tour,Déchargeur entraîné par un moteur électrique de carte PCB de ZD,Déchargeur de la taille 910mm SMT de transport |

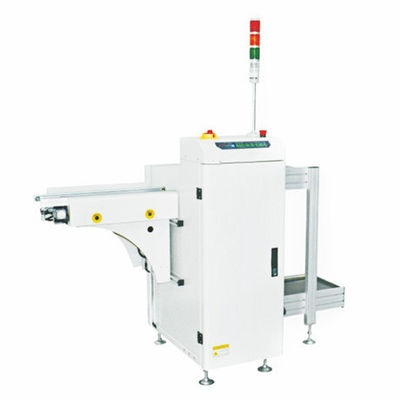

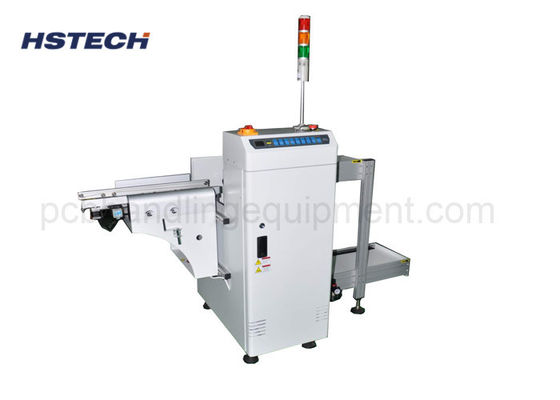

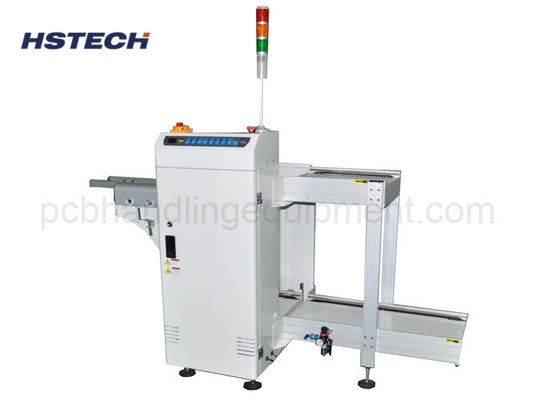

3 chargeurs 330 mm largeur bouton LED/ contrôle de l'écran tactile PCB Link Unloader
Caractéristiques
1, Mitsubishi PLC
2, avec moteur ZD.
3, une bande de transport plus épaisse.
4, 3 magazines pour le changement, le magazine de la première face, le magazine du côté des boutons 2.
5, mode de commande par bouton LED avec affichage lumineux 3 lolor.
6La structure de la machine en acier inoxydable et profilé en aluminium, stable et facile à entretenir.
7, réglage de largeur lisse et parallèle avec manivelle manuelle.
8, Pousseur de précision pousse les PCB aux chargeurs
9, des pinces pneumatiques supérieures et inférieures pour fixer le support de charge.
10, compatibles avec le SMEMA.
Application du projet
Cette machine de déchargement de PCB utilisée à la fin de la ligne de production SMT, elle est utilisée pour collecter les PCB dans les chargeurs.
Spécification
Fonction | Cette unité est utilisée pour décharger les PCB. |
Hauteur du transport | 910 ± 30 mm |
Temps de chargement des PCB | Environ 6 secondes |
Changement de revue au fil du temps | Environ 30 secondes. |
Direction du transport | L~R, ou R~L |
Opération | Fonctionnement du front |
Côté fixe de la voie | Côté avant ((ou spécifier) |
Énergie électrique | 220V,50/60Hz,± 10% |
Pression de l'air | 4 à 6 bar |
Épaisseur des PCB | Min 0,4 mm |
Quantité de charge | Côté supérieur: 1 pc, côté inférieur: 2 pc |
Vitesse du convoyeur | 0.5-20M/min ou sur mesure |
Sélection du ton | 1 à 4 ((de 10 mm d'écart) |
Signalisation | Le SMEMA |
Modèle | HS-UD250 | HS-UD330 | HS-UD390 | HS-UD460 |
Longueur efficace des PCB | 50*50~350*250 mm | 50*50~455*330 mm | 50*50~530*390 mm | 50*50~530*460 mm |
Dimension de la machine | 1900*800*1200 mm | 2320*880*1200 mm | 2620*940*1200 mm | 2620*1080*1200 mm |
Taille du chargeur | 355*320*563 mm | 460*400*563 mm | 535*460*570 mm | 535*530*570 mm |
Le poids | 140 kg | 220 kg ou plus | 280 kg ou plus | 320 kg |
