| Lieu d'origine: | LA CHINE |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | HS-NK250 |
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Paquet en bois, avec la mousse |
| Délai de livraison: | 10~15 jours de travail |
| Conditions de paiement: | T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 100 ensembles par mois |
| Nom de produit: | Déchargeur de NG/OK | Carte PCB transportant la taille: | 910±30mm |
|---|---|---|---|
| Dimension de carte PCB: | 50*50~330*250mm | Alimentation d'énergie: | AC220V, 50/60HZ |
| Quantité de magazine: | Magazines de chaque rail 2 | Garantie: | 1 an |
| Utilisation: | Chaîne de production de SMT, chaîne de montage de SMT | Condition: | nouveau |
| Surligner: | Chaîne de production de SMT déchargeur de carte PCB,Conseil séparant le déchargeur de carte PCB de magazine,Chaîne de production d'AC220V SMT déchargeur |
||

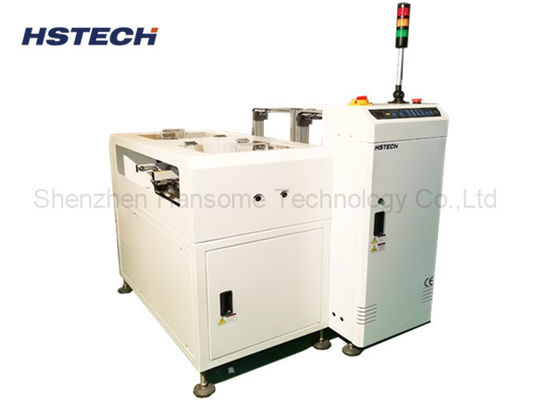

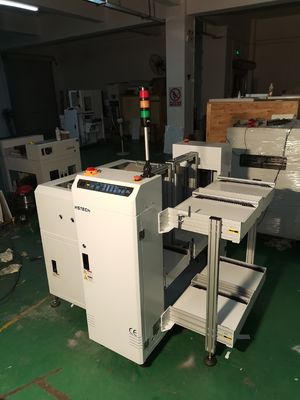

Chaîne de production de SMT conseil bon/bon à rien séparant le déchargeur de carte PCB d'OK de NG de magazine
Intorduction
Cette unité est employée après l'AOI, en recevant le signal ascendant d'AOI, automatique rassemblent les conseils de NG/OK séparément à la magazine appropriée.
Détails techniques
| Fonction | Rassemblez les conseils de NG/OK séparément en recevant le signal. |
| Taille de transport | 910±30mm |
| Direction de transport | L~R, ou R~L |
| Le conseil rassemblent le temps | Chaque 6 secondes approximatives |
| Changement de magazine au fil du temps | 30seconds approximatif |
| Côté fixe de voie | Partie antérieure |
| Côté d'opération | Partie antérieure |
| Bande de conveyeur | ESD |
| Épaisseur de carte PCB | Minute 0.6mm |
| Sélection de lancement | 1-4 (lancement de 10mm) |
| Alimentation d'énergie | 220V, 50/60Hz, ±10% |
| Puissance | 0.05kW |
| Pression atmosphérique | 4-6Bar |
| Consommation d'air | 15L/min maximum |
| Nombre de magazines | Supérieur : 1 magazine, côté inférieur : 2 magazines |
| Signal | SMEMA |
| Options |
1, mode de contrôle d'écran tactile. 2, ajustement automatique de largeur. 3, quantité de magazines jusqu'au besoin des clients.
|
Caractéristiques
1, contrôle de programmation de PLC.

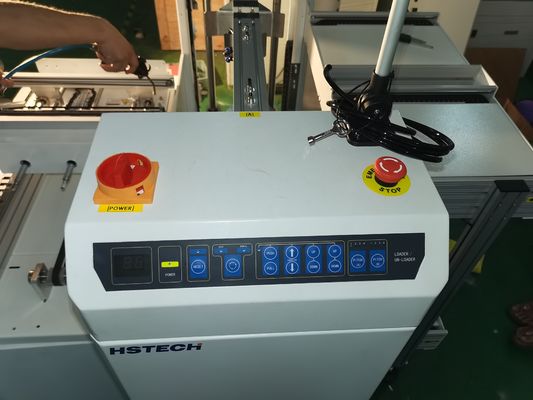

2, utilisant le panneau de commande amical de membrane de LED de “toucher doux”
3, arrangement sélectionnable de lancement.
4, brides de niveau à bascule données pour l'alignement de magazine.
5, poussoir pneumatique sous pression réglable.
6, sortie élevée avec du temps court de changement de magazine.
7, rassemblent le panneau de NG/OK d'AOI, mémoire inhérente les conseils de NG/OK.
8, interface de communication standard de SMEMA.
Modèle
| Modèle | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| Longueur efficace de carte PCB | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| Épaisseur de carte PCB | Minute 0.6mm | Minute 0.6mm | Minute 0.6mm | Minute 0.6mm |
| Taille de magazine | 355*320*563mm | 460*400*563 | 535*460*570mm | 535*530*570mm |
| Dimension de machine | 1950*1600*1200mm | 2300*1760*1200mm | 2500*1880*1200mm | 2500*2160*1200mm |
| Poids | 220kg | 280kg | 340kg | 380kg |
