| Lieu d'origine: | LA CHINE |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | HS-UD330 |
| Quantité de commande min: | 1SET |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | paquet en bois |
| Délai de livraison: | 15~20 jours de travail |
| Conditions de paiement: | D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 200 ensembles par mois |
| Nom de produit: | Déchargeur de carte PCB | L'autre nom: | Ligne déchargeur de SMT |
|---|---|---|---|
| Taille de carte PCB: | 50*50 à 450*330 mm | Carte PCB déchargeant le temps: | Environ 6 secondes. |
| Changement de revue au fil du temps: | Environ 30 secondes. | Alimentation d'énergie: | AC220V, 50/60HZ |
| Épaisseur de carte PCB: | Min 4 mm | Communication: | SMEMA |
| Surligner: | Déchargeur de lien de carte PCB de 3 magazines,Déchargeur de lien de carte PCB de bouton de LED,déchargeur de carte PCB de largeur de 330mm |
||

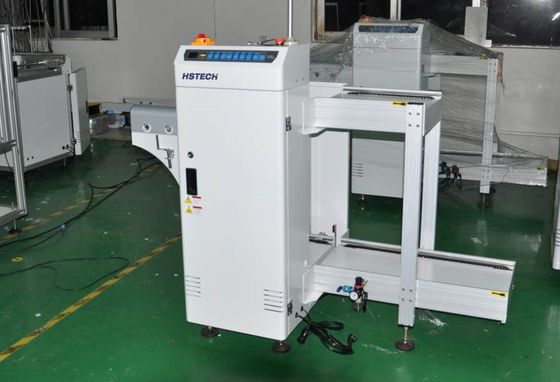

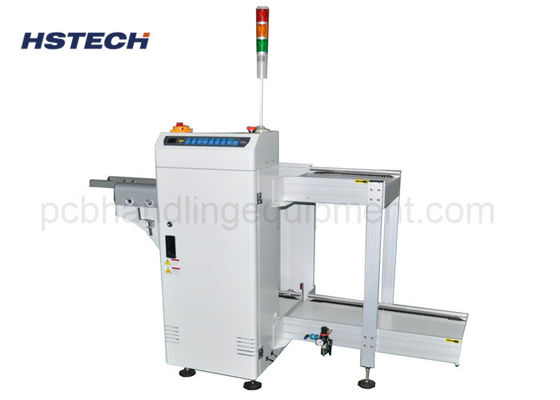

3 déchargeur de lien de carte PCB de contrôle d'écran tactile de bouton de la largeur LED des magazines 330mm
Application
Cette machine de déchargeur de carte PCB utilisée à la fin de chaîne de production de SMT, il a employé pour rassembler PCBs dans les magazines.
Caractéristiques
1, PLC de Mitsubishi
2, ZD entraîné par un moteur électrique.
3, plus profondément transportant la bande de conveyeur.
4, 3 magazines pour changer le magazine du côté fini et supérieur un, magazines du côté 2 de bouton.
5, mode de contrôle de bouton de LED avec l'affichage de lumière du lolor 3.
6, structure inoxydable et en aluminium de machine de profil, stable et facile pour l'entretien.
7, sans heurt et parallèles ajustements de largeur avec la manivelle.
8, poussée de poussoir de précision les pcbs aux magazines
9, dessus et bas brides pneumatiques pour fixer le porte-magazines.
10, SMEMA compatible.
Spécifications
| Fonction | Cette unité est employée pour décharger le PCBs. |
| Taille de transport | 910±30mm |
| Temps de chargement de carte PCB | Approximativement 6 secondes |
| Changement de magazine au fil du temps | Approximativement 30 secondes |
| Direction de transport | L~R, ou R~L |
| Opération | Opération avant |
| Côté fixe de voie | Partie antérieure (ou spécifier) |
| Alimentation d'énergie | 220V, 50/60Hz, ±10% |
| Pression atmosphérique | 4-6bar |
| Épaisseur de carte PCB | Minute 0.4mm |
| Quantité de magazine | Côté supérieur : 1 PC, côté inférieur : PC 2 |
| Vitesse de convoyeur | 0.5-20M/min ou adapté aux besoins du client |
| Sélection de lancement | 1-4 (lancement de 10mm) |
| Signal | SMEMA |
| Modèle | HS-UD250 | HS-UD330 | HS-UD390 | HS-UD460 |
| Longueur efficace de carte PCB | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| Dimension de machine | 1900*800*1200mm | 2320*880*1200mm | 2620*940*1200mm | 2620*1080*1200mm |
| Taille de magazine | 355*320*563mm | 460*400*563mm | 535*460*570mm | 535*530*570mm |
| Poids | 140kg | 220kg | 280kg | 320kg |
