Lieu d'origine: | La Chine |
Nom de marque: | HSTECH |
Certification: | CE |
Numéro de modèle: | HS-S331R |
Quantité de commande min: | 1 jeu |
---|---|
Prix: | Negotiable |
Détails d'emballage: | Emballage en bois |
Délai de livraison: | 5 ~ 7 Jours de travail |
Conditions de paiement: | D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 200 PCS par mois |
Nom de produit: | Machine à souder sur table | L'autre nom: | Machine de soudure robotique |
---|---|---|---|
Le poste de travail: | Simple | Tête de soudure: | Simple, ou double |
Garantie: | 1 an | Le service après-vente a fourni: | Appui en ligne, support technique visuel |
Condition: | nouveau | Type: | Bureau |
Surligner: | machine de soudage automatique,équipement de soudage automatisé |

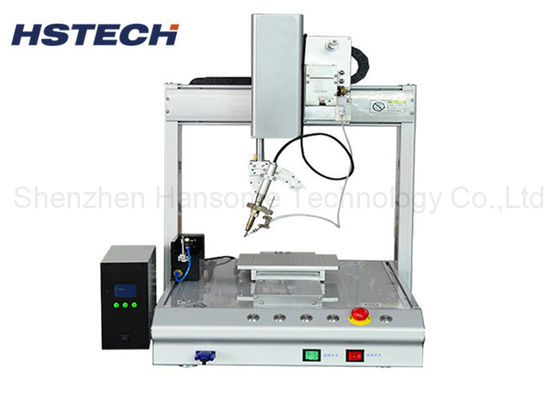

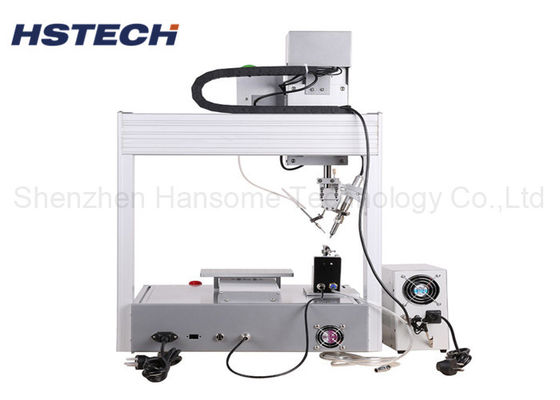

Robot de soudure de modèle de moteur de table de High Precision Stepper pour la carte PCB de navigation
Introduction
Cette machine de soudure automatique est un robot de soudure de modèle de bureau, la machine adopte le moteur pas à pas et le système mû par courroie de synchronisation. La machine entière assemblyed avec le guide de Hiwin de précision de haute qualité et le cylindre linéaires d'Airtec. La carte PCB ou le produit qui doivent être soudés est fixée par les montages adaptés aux besoins du client. La machine avec le soudage par points, la soudure de traction, le nettoyage automatique et l'emplacement correctifs, reproduction, rangée, positionnement automatique et ainsi de suite. Également la machine est entretien facile et l'opération, grande améliorent l'efficacité de production.
Caractéristiques
1, fonctionnement 4Axis, X/Y/Z et R de rotation se déplaçant, réalisent beaucoup le but de soudure d'angle.
2, robot au lieu de powerman peuvent épargner le coût de la main-d'oeuvre beaucoup plus.
3, la tête de soudure peuvent être ajusté multi-directionnel, qui peut protéger la carte PCB et les composants contre des dommages.
4, le sopt de soutien de machine soudant, soudure de drah.
5, utilisent la tête de fer comme point bas pour aligner la position clé du produit, pressent introduisent la clé, le programme produiront automatiquement de ce point dans le système, plaçant alors les données au sujet du point et ainsi de suite.
6, utilisant le moteur pas à pas de haute précision et le système mû par courroie de synchronisation, et algorithmes de contrôle avancés de mouvement pour améliorer effectivement le mouvement plaçant l'exactitude et la répétabilité.
7, la machine avec la fonction de nettoyage automatique, qui peut faire la soudure traitant plus stable, et prolongent la durée de vie du fer de solderin.
8, avec le pendant tenu dans la main d'enseignement d'affichage à cristaux liquides, la programmation est simple et facile pour apprendre.
Application
1, produits semiconducteurs : LSI. IC. Combinaison IC de la température. CSP. BGA, etc.
2. produits optiques : caméras de première classe.
3. appareils ménagers de représentation générale : DVD, équipement audio, systèmes de navigation des véhicules à moteur, PCs comme des caméras, horloges électroniques et montres, calculatrices de photocopiage de PDA, cristal liquide TV. Dispositifs médicaux 5, machines de précision/produits électriques : VTR.
4. biens de consommation généraux : machines à écrire, jouets, instruments de musique, CDS, batteries, etc.
Spécifications
Modèle | HS-S331R |
Tension | AC110V/220V, 50/60Hz |
Gamme fonctionnante de X/Y/Z | 300*300*100mm |
Axe de R | 360 degrés |
Vitesse en mouvement de X/Y/Z | 300mm/s maximum |
Système conduit | Moteur pas à pas, courroie |
Guide linéaire | Guide élevé de precison de marque de Taïwan |
Exactitude de répétition | ±0.02mm |
Programmation | Le programmin manuel avec enseignent le pendant |
Système de contrôle | Tableau de commande |
Stockage de programme |
Il peut stocker mille ensembles de traiter des données et un simple
le traitement du dossier peut occuper jusqu'à l'espace mémoire de 3M
(cinq mille points de traitement)
|
Espace mémoire de stockage de fichier |
Boîte tenue dans la main 256M, carte en différé 32M, dossier de traitement simple jusqu'à
espace mémoire de 3M (100 000 points de traitement)
|
Appui de document | DAO |
Nettoyage de bidon de fer | Purification de l'air/pneumatique |
Interface externe | USB+RS232 |
Méthode de soudure | Soudure de point/entrave |
Poids | 48kg |
Dimension de machine |
520*585*800mm |
