Détails sur le produit:
Conditions de paiement et expédition:
|
Nom de produit: | Lame déplaçant le séparateur de carte PCB | L'autre nom: | Carte PCB en forme de pale en mouvement Depanelize de séparateur de carte PCB de machine de séparate |
---|---|---|---|
Épaisseur de carte PCB: | 0,2 à 5.0mm | Puissance: | 60W |
Tension: | Le système d'alimentation est équipé d'un système d'alimentation à courant alternatif de 110 / 220V, | Utilisation: | Coupez la carte PCB de v-coupe |
paquet: | Cas en bois | Condition: | nouveau |
Surligner: | découpeuse de panneau de carte PCB,machine depaneling de carte PCB |

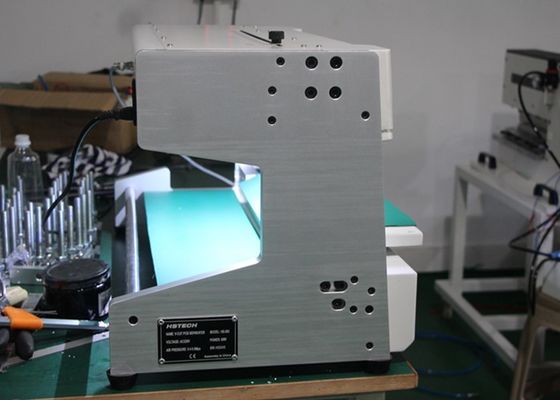

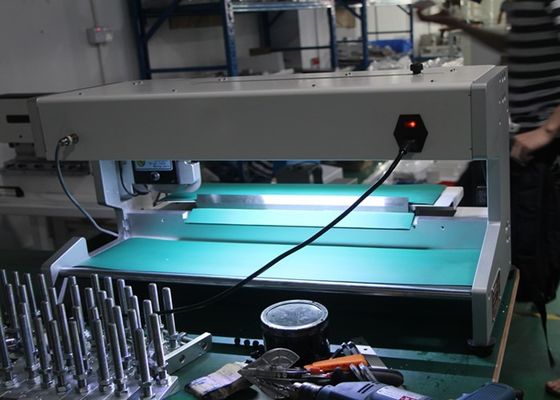

L' acier inoxydable 400 mm longueur de coupe LED Light Equipé PCB Depaneling Machine
Introduction au projet
Ce type de machine de séparation de PCB que nous avons appelé la lame mobile type machine de séparation automatique de PCB, il utilise la lame circulaire supérieure et le travail linéaire inférieur ensemble,manuel mettre la carte PCB sur la lame linéaire, assurez-vous de la ligne de coupe en V sur le bord de la lame, pas l'interrupteur de pieds pour ordonner le mouvement circulaire pour terminer l'opération de séparation.
Caractéristiques
1, La longueur de coupe est de deux options, 400 mm ou 600 mm.
2, Utilisez un matériau en acier à grande vitesse pour faire la lame circulaire et linéaire, assurez-vous de la performance de séparation.
3, affichage numérique LED, peut régler la vitesse de séparation et la distance de déplacement de la lame circulaire.
4, la machine équipée d'un compteur, l'affichage montrera les tableaux séparant la quantité.
5,La largeur maximale de coupe est illimitée, un seul PCB est préférable à 1 ~ 200 mm.
6La protection de l'alarme buzzer est intégrée, le rideau lumineux et la lame protectrice garantissent une double sécurité, évitant les blessures de l'opérateur.
Spécification
Modèle | HS-203 | HS-206 |
Principe | Insert de lame linéaire dans la plancheCoupe en forme de V, à lame circulaire | |
Blé | Bande inférieure linéaire, lame circulaire supérieure | |
Voltage | Les réglages de fréquence doivent être conformes aux prescriptions du présent règlement. | |
Taille de la lame (l'arme est circulaire) | φ125 mm*30 mm*3 mm | |
Taille de la lame ((ligne de la lame) | Pour les pièces d'une taille inférieure ou égale à 5 mm | |
Longueur maximale de coupe | 5 à 400 mm | 5 à 600 mm |
Épaisseur des PCB | 00,8 à 3 mm | |
Vitesse de séparation | La température de l'air doit être inférieure ou égale à 300 mm/s. | |
Largeur de séparation | Meilleur 1 à 200 mm | |
Hauteur des composants | ≤ 32 mm ((ou sur mesure) | |
Le pouvoir | 60 W | |
Dimension de la machine | 710 x 450 x 420 mm | Pour les appareils à commande numérique |
Le poids | 55 kg | 75 kg ou plus |
Exemples de cartes ((Proposées pour tous les types de cartes PCB à rainures en V: FR4, carte en aluminium, carte en fibre de verre,
Plaque à LED, plaque à bande à LED)
