| Lieu d'origine: | La Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | RM-F550 |
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Emballage en bois |
| Délai de livraison: | 1 mois |
| Conditions de paiement: | D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 20 Jeux par mois |
| Nom de produit: | Machine de routeur PCBA hors ligne | Plate-forme: | Double |
|---|---|---|---|
| Plate-forme de fonctionnement: | 300*350mm | Exactitude de répétition: | ±0.01 |
| Coupure de l'exactitude: | ±0.03 | Dimension de machine: | 1200*1050*1440mm (L*W*H) |
| Surligner: | PCB Router CNC,découpeuse de pcba |
||

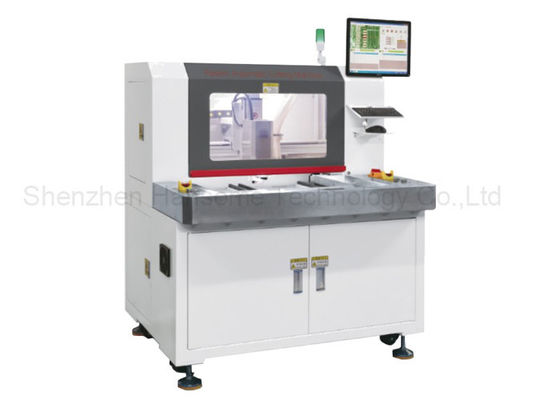

Machine en différé de routeur de carte PCB de commandes système de Windows de plate-forme de 4 Aixs double
Introduction de machine
Cette machine RM-F550 est une nouvelle machine développée de routeur. Elle est employée aux ensembles entiers depaneling d'une carte électronique (PCBA) dans différents conseils de PCBa. La machine adopter une plate-forme très stable pour assurer la précision fonctionnante, la taille de plate-forme de travail est 300*350mm.
Il a une plus grande option de plate-forme à 400*600mm. La machine fournit la programmation « visuelle » conviviale pour rapide et la programmation en ligne précise, peut également détecter le processus depaneling.
Caractéristiques principales
1, fournissent des clients une haute performance, une haute écurie et un équipement industriel de sécurité, utilisant le guide linéaire de haute précision, la carte ordre, et le moteur servo.
2, contrôle de mouvement de 4 axes basen sur l'aligement vicual de haute résolution de CCD, plate-forme de double d'utilisation pour faire à la production plus d'efficacité.
3, axe de cheminement de marque de l'Allemagne, vitesse à 40000~60000rpm.
4, guide de marque de Taïwan Hiwin, s'assurent la précision mobile de système et lisse.
5, surveillance de la vie d'outil. Après que le coupeur coupe une certaine distance, il automatiquement se lèvera et tombera dans la position d'une autre lame non coupée.
6, approprié à la ligne droite depaneling, à l'arc, et aux conseils connectted circulaires.
7, le substrat de carte PCB est placés par le traitement coulissant continu en deux étapes pour réduire le délai d'attente et la production d'augmentation.
Sepcfication
| Modèle | RM-F328 | ||
| Structure | Axe simple, double plate-forme | ||
| Longueur de coupe d'Efficienty | 300*350mm | ||
| Coupure des types | Ligne droite, arc, circulaire | ||
| Vitesse en mouvement | Axe des ordonnées 1000mm/s, axe 500mm/s de x de Z | ||
| Méthode de dépoussiérage | Collection supérieure | ||
| Axe | 40000~60000rpm | ||
| Acheminement de l'axe | Max60000rpm | ||
| Coupure de la vitesse | ajustement 1-100mm/s | ||
| Coupure de l'exactitude | ±0.03mm | ||
| Exactitude de répétition | ±0.01mm | ||
| Programmation | CCD coloré | ||
| Externe reliez | USB | ||
| Kit de routeur | le coupeur de fraisage, φ0.8~φ3.0 est parti de la rotation, acier de tungstène de jambe | ||
| Alimentation d'énergie | 380V | ||
| Puissance de machine | 2000W | ||
| Taille de collecteur de poussière | 600*470*730mm | ||
| Puissance de collecteur de poussière | 2.2Kw, 380V | ||
| Pression atmosphérique de collecteur de poussière | ³ de 4-6KG/cm | ||
| Porte de sécurité | Porte manuelle | ||
| Alarme d'erreur | Oui | ||
| Méthode de programme | Programmation, caméra commandée par le clavier et souricier d'individu | ||
Détails de machine
