| Lieu d'origine: | La Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | RM-560 |
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | Negotiable |
| Détails d'emballage: | Paquet en bois avec la mousse |
| Délai de livraison: | 1 mois |
| Conditions de paiement: | D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 20 Jeux par mois |
| Nom de produit: | Machine de routeur de PCBA | L'autre nom: | Routeur automatique de carte PCB |
|---|---|---|---|
| Plate-forme: | Double | Fuseau de routage: | 6000rpm |
| GUIDE: | HIWIN | Moteur entraîné: | Moteur servo |
| Tension: | AC380V 50Hz | Garantie: | 1 an |
| Surligner: | PCB Router CNC,découpeuse de pcba |
||
Le montage a adapté la machine aux besoins du client en aluminium visuelle de routeur de carte PCB de courbe du panneau FR4 du contrôle FPC

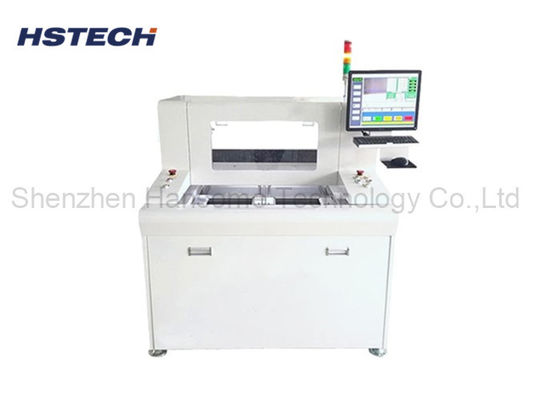

Introduction de machine
Cette machine automatique de routeur de carte PCB utilisant le haut axe de vitesse-cheminement, équipé de la double plate-forme, 4 entraînés par un moteur électrique servo d'axe,
l'axe se déplaçant selon la programmation préréglée, automatique séparant le panneau connectted par trou de timbre, le conseil de courbe, et d'autres conseils inregular de forme. Le système d'opération de fenêtre d'utilisation de machine, détection de CCD la voie de séparation, peut vérifier le processus de séparation n'importe quand.
Caractéristiques principales
1, axe de acheminement à grande vitesse, 6000rpm.
2, opération de Windows, emplacement manuel ou importation de dossier.
3, détection de CCD.
4, poussière-collecteur interne comprenant.
5, approprié à séparer le conseil de FPC, le conseil en aluminium, le FR4, etc.
6, principalement utilisé pour séparer le trou de timbre ont relié le tableau, panneau de courbe, au lieu du panneau traditionnel de v-coupe.
Sepcfication
| Modèle | RM-560 | ||
| Structure | Axe simple, doubles plates-formes de travail | ||
| Taille de machine (millimètres) | 1000*1200*1550 | ||
| Poids brut | 700kg | ||
| Taille de collecteur de poussière (millimètres) | 625*600*1600 | ||
| Méthode de dépoussiérage | Collection inférieure | ||
| Taille de plate-forme de travail | 300*400mm | ||
| Type d'entraînement de plate-forme | Double plate-forme rotatoire, trancheuse de précision avec l'inverseur du moteur 3phase | ||
| Système d'entraînement | Axe de X/Y/Z conduit par le moteur servo, axe de W conduit par l'inverseur triphasé de fréquence de moteur | ||
| Acheminement de l'axe | 6000rpm | ||
| Coupure de la vitesse | 1-100mm/s | ||
| Coupure de l'exactitude | ±0.05mm | ||
| Exactitude de répétition | ±0.02mm | ||
| Vitesse en mouvement d'axe | 800mm/s | ||
| Système d'axe de Z | Vis conduite, double guide | ||
| Kit de routeur | le coupeur de fraisage, φ0.8~φ3.0 est parti de la rotation, acier de tungstène de jambe | ||
| Contrôle de la vie d'outil | Contrôle de logiciel | ||
| Fonction protectrice active | rideau léger safty | ||
| Porte de sécurité | Porte manuelle | ||
| Alarme d'erreur | Oui | ||
| Méthode de programme | Programmation, caméra commandée par le clavier et souricier d'individu | ||
Détails de machine
Axe de acheminement à grande vitesse et poussière-collecteur interne
Système d'exploitation anglais de la version Windows7/10, simple pour la correction et l'opération.
