| Lieu d'origine: | La Chine |
| Nom de marque: | HSTECH |
| Certification: | CE |
| Numéro de modèle: | HS-S331R |
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | 2900~4000USD/set |
| Détails d'emballage: | Paquet en bois, avec la mousse à l'intérieur |
| Délai de livraison: | 5 ~ 7 Jours de travail |
| Conditions de paiement: | D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 200 PCS par mois |
| Nom de produit: | Machine de soudage automatique de bureau | L'autre nom: | Robot de soudure automatique |
|---|---|---|---|
| Plate-forme de fonctionnement: | Station simple | Astuce de soudure: | Astuce simple |
| Axe de déplacement: | axe 4 | Tension: | AC220V/110V |
| Utilisation: | Carte PCB Soldeing, soudure, soudure de carte | Poids: | 60kg |
| Surligner: | machine de soudage automatique,équipement de soudage automatisé |
||

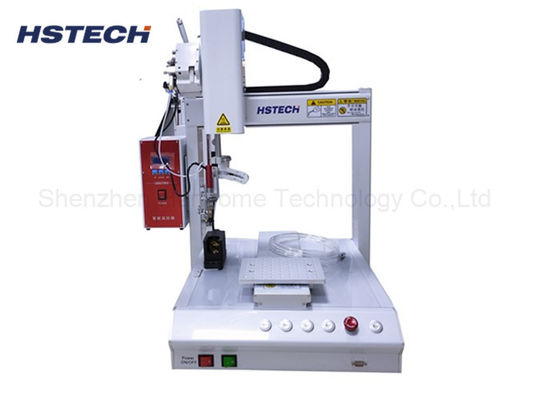

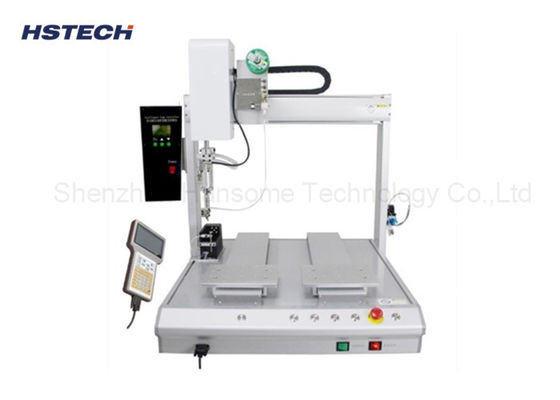

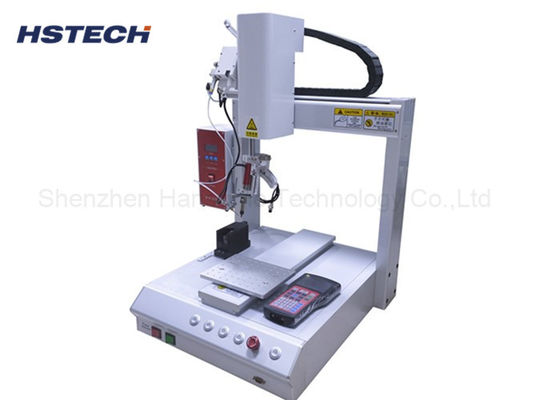

Opération automatique Hiwin Guide ceinture de chronométrage fichier CAD Importation de la machine de soudage PCB
Introduction au projet
Cette machine à souder automatique est un système de bureau X / Y / Z axis en mouvement, plus la rotation de soudage haut, donc nous l'avons appelé 4 axes machine à souder autoamtic,la machine adopte la pression de l'air et l'électricité entraînée, par la programmation manuelle des points de soudure, puis réaliser l'opération automatique.La machine utilisée principalement dans l'industrie de la fabrication d'électronique pour réaliser la soudure à l'aveugle qui dans la soudure par reflux et la soudure par ondes ne peut pas faire, Il est particulièrement adapté aux circuits imprimés mixtes, aux composants sensibles à la chaleur et aux dispositifs sensibles dans le processus de back-end SMT, également largement utilisé dans le câble de soudage PCB, le bouchon de chargeur, le soudage,prise de connecteurLe secteur de l'électricité est le premier à bénéficier d'un tel avantage.
Caractéristiques
1, 4 axes de travail, X/Y/Z et R rotation en mouvement, atteindre de nombreux buts de soudage angulaire.
2Le fer à souder sans azote, très sûr et protégeant l'environnement,
3, la tête de soudure peut être réglée dans plusieurs directions, ce qui peut protéger le PCB et les composants contre les dommages.
4,Utilisez la tête de fer comme point de base pour aligner la position de la clé du produit, appuyez sur la touche d'entrée, le programme générera automatiquement ce point dans le système,puis définir les données sur le point et ainsi de suite.
5Utilisant une haute précisionmoteur pas à pas et système à courroie de chronométrage, et des algorithmes de contrôle de mouvement avancés pour améliorer efficacement la précision et la répétabilité du positionnement du mouvement.
6, La machine avec fonction de nettoyage automatique, qui peut rendre le traitement de la soudure plus stable, et prolonger la durée de vie du fer de soudure.
7, avec le pendentif d'enseignement LCD portable, la programmation est simple et facile à apprendre.
Spécification
| Modèle | Pour les appareils à commande numérique |
| Voltage | Pour les appareils de type à commande numérique |
| Plage de fonctionnement X/Y/Z | 300*300*100 mm |
| Axe R | 360 degrés |
| Vitesse de déplacement X/Y/Z | une vitesse maximale de 300 mm/s |
| Système d'entraînement | Moteur pas à pas, ceinture de réglage |
| Guide linéaire | Guide de haute précision de la marque de Taiwan |
| Précision de répétition | ± 0,02 mm |
| La programmation | Le pendentif d'enseignement |
| Système de commande | Tableau de commande |
| Le stockage des programmes |
Il peut stocker mille ensembles de données de traitement et un seul
le fichier de traitement peut occuper jusqu'à 3M d'espace de stockage
(cinq mille points de traitement)
|
| Espace de stockage de fichiers |
Boîte portative 256M, carte hors ligne 32M, fichier de traitement unique jusqu'à
Espace de stockage 3M (100 000 points de traitement)
|
| Nettoyage de fer et étain | Nettoyage de l'air ou pneumatique |
| Interface extérieure | Le numéro d'enregistrement est le numéro d'enregistrement suivant: |
| Méthode de soudure | Soudage par traction |
| Le poids | 48 kg ou plus |
| Dimension de la machine |
520*585*800 mm |
