| Lieu d'origine: | La Chine |
| Nom de marque: | GKG |
| Certification: | CE,TUV,ROHS |
| Numéro de modèle: | GT++ |
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | Negotiation |
| Détails d'emballage: | Emballage en bois |
| Délai de livraison: | 7-15days |
| Conditions de paiement: | T / T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 100 jeux par mois |
| Nom de produit: | Machine d'impression automatique de pochoir | L'autre nom: | Machine d'impression automatique de pâte de soudure |
|---|---|---|---|
| Taille de carte PCB: | 50x50~510x510mm | Taille de transport: | 900±40mm |
| Pression atmosphérique: | 4 à 6 kgf/cm3 | Épaisseur de carte PCB: | 0.4-6mm |
| Poids maximal de la planche: | 5Kg | Poids de machine: | 1000kg |
| Surligner: | Machine d'échauffement de pâte de soudure,Machine de droite de contrôle de pâte de soudure |
||

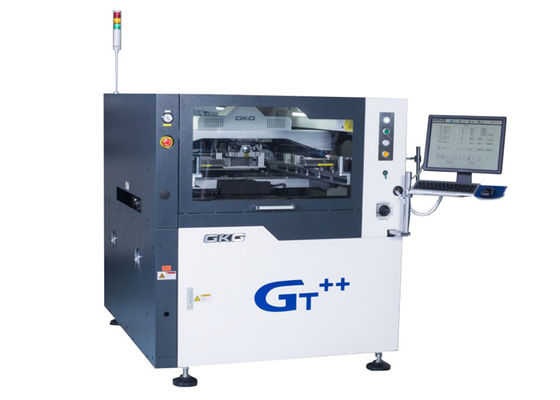

GKG SMT machine d'impression de pochoirs à la pâte de soudure avec fonction de nettoyage par gouttes
Introduction au projet
La machine d'impression automatique de pâte de soudure G9+ est une machine haut de gamme pour les applications haut de gamme SMT, la largeur de GT++ BTB n'est que de 2830 mm,peut satisfaire parfaitement aux exigences du procédé d'impression de 030152025 pistes, haute précision et haute vitesse.
Spécification
| Modèle | GT++ |
| Taille maximale du PCB | Pour les pièces de rechange |
| Taille minimale des PCB | 50x50 mm |
| Épaisseur des PCB | 0.4 à 6 mm |
| Poids maximal de la planche | 5 kg ou plus |
| Hauteur du transport | 900 ± 40 mm |
| Espace entre les bords de la planche | 2.5 mm |
| Hauteur de la planche | 23 mm |
| Direction du transport | Je vous en prie. |
| Vitesse de transport | Max 1500 mm/s, commande par programme |
| Méthode de transport | Une étape |
| Positionnement des PCB (méthode de support) | Pinceau magnétique/bloc de support/table auto vers le haut/vers le bas |
| Système de serrage des PCB |
Patenté sur la serrure supérieure
|
| Serrage latéral | |
| Fonction d'adsorption | |
| Imprimé à la main |
0 à 20 mm
|
|
Mode d'impression
|
une fois/deux fois
|
|
Vitesse d'impression
|
10 à 200 mm/s
|
|
Mode d'impression
|
Une fois / Deux fois
|
|
Type de détergent
|
L'éclairage de l'éclairage doit être de qualité supérieure ou égale à celle de l'éclairage de l'éclairage de l'éclairage du véhicule.
|
| Pression d'impression | 0.5 à 10 kg |
| Taille du cadre du modèle | 470*370mm~737*737mm ((épaisseur de 20 à 40) |
|
Système de nettoyage
|
Système de nettoyage par goutte à goutte
|
| Vacuum sec et humide trois modes | |
| Nettoyage aller-retour | |
|
CCD FOV
|
10 x 8 mm
|
| Types de marques fiduciaires | Forme standard de la marque fiduciaire |
| Le pad | |
| Il y a un trou | |
| Système de caméra | Structure de l'optique en haut/en bas |
| Caméra numérique CCD | |
| Correspondance avec le motif géométrique |
Performance de la machine
| Modèle | GT++ |
| Précision de la position répétée | Pour les tests de dépistage de l'infection par le VIH, les tests de dépistage de l'infection par le VIH doivent être effectués sur un échantillon de la même substance.0 |
| Précision d'impression | ± 18um@6,CPK≥2.0 |
| Temps de cycle d'impression | < 7,5 secondes |
| Sur la base du système d'essai par un tiers ((CTQ) vérifier la position réelle de l'impression de pâte de soudure et répéter la précision | |
Spécification de toute la machine
|
Énergie électrique
|
AC:220±10%, 50/60HZ, 3,0 kW
|
|
Pression de l'air
|
4 à 6 kgf/cm2
|
|
Consommation de l'air
|
environ 5 L/min
|
|
Température de fonctionnement
|
-20°C à +45°C |
|
Humidité de fonctionnement
|
30% à 60%
|
|
Dimensions de la machine(sans la lumière de la tour) |
Pour les appareils à commande numérique, le nombre de pièces de rechange doit être déterminé en tenant compte de l'état de la commande numérique.
|
|
Poids de la machine
|
Approximativement: environ 1100 kg |
Caractéristiques
1Avec les deux systèmes de source lumineuse, la luminosité peut être ajustée à une boucle infinie,permettant de reconnaître facilement différents points de marquage (y compris les points de marquage inégaux), tels que le placage en étain, plaquage au cuivre, plaquage à l'argent, soudure à air chaud, FPC et divers types de PCB de couleur différente.
