Détails sur le produit:
Conditions de paiement et expédition:
|
Nom de produit: | Machine d'impression à extrémité élevé de pâte de soudure | L'autre nom: | machine d'impression automatique d'écran |
---|---|---|---|
Taille de carte PCB: | 50x50 à 450x340 mm | Taille de transport: | 900±40mm |
Pression atmosphérique: | 4 à 6 kgf/cm3 | Épaisseur de carte PCB: | 0.4-6mm |
Poids maximal de la planche: | 5Kg | Poids de machine: | 1000kg |
Surligner: | Machine d'échauffement de pâte de soudure,Machine de droite de contrôle de pâte de soudure |

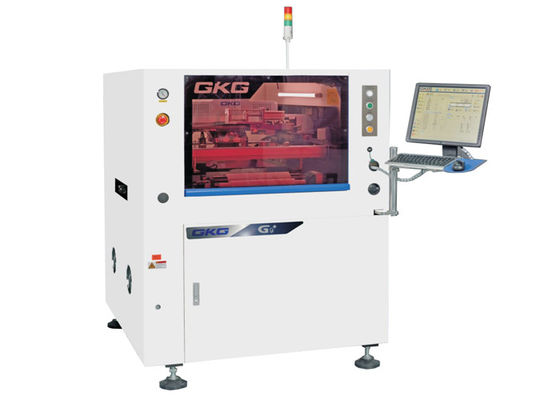

4,0 machine d'impression disponible de pâte de soudure du système 03015 industriels G9+ de MES
Introduction
La machine d'impression automatique de pâte de soudure de G9+ est une machine à extrémité élevé pour l'application à extrémité élevé de SMT, qui peut répondre aux exigences de processus d'impression de 03015,0.25pitch, de haute précision et de grande vitesse.
Spécifications
Modèle | G9+ |
Taille maximum de carte PCB | 450x340mm |
Taille minimum de carte PCB | 50x50mm |
Épaisseur de carte PCB | 0.4-6mm |
Poids maximum de conseil | 5kg |
Taille de transport | 900±40mm |
Espace de bord de conseil | 2.5mm |
Taille de conseil | 15mm |
Direction de transport | LA LR, R-L |
Vitesse de transport | 1500mm/s maximum, contrôle de programme |
Méthode de transport | Une étape |
Ajustement de largeur | automatique |
Interface d'entrée-sortie | SMEMA |
Positionnement de carte PCB (méthode de soutien) | Bloc magnétique de goupille/soutien/table manuelle d'up-down |
Carte PCB maintenant le système |
Breveté au-dessus du fixage supérieur
|
Fixage latéral | |
Fonction d'adsorption | |
Rupture- d'impression |
0-20mm
|
Mode "IMPRESSION"
|
un/deux fois
|
Vitesse d'impression
|
10-200mm/sec
|
Mode "IMPRESSION"
|
Un /Twice
|
Type de racle
|
Lame en caoutchouc de racle de /steel (angle 45°/55°/60°)
|
Pression d'impression | 0.5-10kg |
Taille de fram de calibre | 470*370mm~737*737mm (20-40thickness) |
Système de nettoyage
|
Tombe du type système de pluie de nettoyage
|
Absorption renforcée de vide | |
Modes secs et humides du vide trois | |
Nettoyage de va-et-vient | |
CHAMP DE VISION DE CCD
|
10x8mm
|
Types de marque fiducielle | Forme standard de marque fiducielle |
Protection | |
Trou | |
Système de caméra | Semblez la structure haut/bas d'optique |
Appareil photo numérique de CCD | |
Match de modèle de la géométrie |
Représentation de machine
Modèle | G9+ |
Répétez l'exactitude de position | ± 12.5um@6, CPK≥2.0 |
Exactitude d'impression | ± 18um@6, CPK≥2.0 |
Temps de cycle "IMPRESSION" | sec <7.5 |
Basé sur le système de test de tiers (CTQ) vérifiez la précision réelle de répétition de position d'impression de pâte de soudure |
Spécifications entières de machine
Alimentation d'énergie
|
C.A. : 220±10%, 50/60HZ, 3.0KW
|
Pression atmosphérique
|
² de 4~6 kgf/cm
|
Consommation d'air
|
autour de 5L/min
|
Température de fonctionnement
|
-20℃~+45℃ |
Humidité fonctionnante
|
30%~60%
|
Dimensions de machine (sans lumière de tour) |
1172 (L) X 1385 (W) X 1530 (H) millimètres
|
Poids de machine
|
Approximativement : autour de 1000Kg |
Caractéristiques
1, système numérique de CCD, nouveau système optique total de chemin, lumière circulaire uniforme et intense luminosité de source lumineuse coaxiale. Avec le système de source lumineuse, l'éclat peut s'ajuster sur une boucle infinie, laissant le point différent de marché peut être facilement reconnaissent (point inégal y compris de marque) comme l'étamage, le cuivrage, l'électrodéposition argentée, l'air chaud soudant, le FPC et les divers types de couleur différente de carte PCB.
