Exactitude de la lumière 0.01mm de tour d'opération de Windows de machine d'imprimante de pochoir de GKG SMT

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	GKG
Certification:	CE,TUV,ROHS
Numéro de modèle:	G5

Conditions de paiement et expédition:

Quantité de commande min:	1 jeu
Prix:	Negotiation
Détails d'emballage:	Emballage en bois
Délai de livraison:	7-15days
Conditions de paiement:	T / T, Western Union, MoneyGram
Capacité d'approvisionnement:	100 jeux par mois

Contact

Description de produit détaillée

Nom de produit:	Imprimante à pochoirs automatique	L'autre nom:	Machine d'impression de pâte de soudure
Taille de carte PCB:	50x50~400x340mm	Taille de transport:	900±40mm
Ajustement de largeur:	Automatique	Interface d'I/Ov:	SMEMA
Surligner:	Machine d'échauffement de pâte de soudure , Machine de droite de contrôle de pâte de soudure

Machine d'impression de pochoir de pâte de soudure de la lumière GKG SMT de tour d'opération de Windows

Spécifications

Modèle	G5
Taille de pochoir	370x370mm (taille minimum)
	737x737mm (taille maximum)
	20-40mm (épaisseur)
Taille maximum de carte PCB	400x340mm
Taille minimum de carte PCB	50x50mm
Épaisseur de carte PCB	0.4-6mm
Halage de carte PCB	diagonale maximum de carte PCB de 1%
Taille de transport	900±40mm
Direction de transport	LA LR, R-L
Vitesse de transport	1500mm/s maximum, peut être ajustement
Méthode de transport	Une étape
Ajustement de largeur	automatique
Interface d'entrée-sortie	SMEMA
Positionnement de carte PCB (méthode de soutien)	Goupille/table magnétiques de soutien block/up-down
Carte PCB maintenant le système	Breveté au-dessus du fixage supérieur/de fixage de côté
Tête d'impression	Deux têtes d'impression motorisées indépendantes
Pression de racle	0.5~10Kg (contrôle de programme)
Vitesse d'impression	6-200mm/sec
Mode "IMPRESSION"	Un /Twice
Type de racle	Lame en caoutchouc de racle de /steel (angle 45°/55°/60°)
Système de nettoyage	Absorption de vide d'Ireinforced, sec, humide, modes du vide trois
CHAMP DE VISION DE CCD	8x6mm
La machine ajustent la gamme	X : ± 3mm, Y : ± 7 millimètres, θ : ± 2°
Vision	Semblez le Modèle-match haut/bas de l'optique Structure/CCD/Geometry

Spécifications entières de machine

Répétez l'exactitude de position	±0.01mm
Impression de l'exactitude	±0.025mm
Durée de cycle	Sec <8
Changement de produit	vieux :<3 mins="">
Alimentation en air	4~6 kgf/cm
Alimentation d'énergie	C.A. : 220±10%, 50/60HZ, 2.5KW
Méthode de contrôle	PC
Système d'opération	Windows XP/Win7
Dimensions de machine	1140 (L) X 1364 (W) X 1404 (H) millimètres
Poids de machine	Approximativement : autour de 1000Kg

Caractéristiques

1, ajustement spécial de GKG mettant sur cric la plate-forme. Stable et facile à s'ajuster, elle peut quicklyadjust la goupille mettant sur cric la taille de la carte PCB avec l'épaisseur différente.

2, système de nettoyage : Système de nettoyage de GKG équipé de trois méthodes de nettoyage : nettoyage à sec, nettoyage humide, vide. ce qui peut être combiné

pour employer. Il peut également être nettoyé par le manuel si le client n'a pas besoin d'employer le nettoyage automatique pour réduire le temps de nettoyage et pour améliorer l'efficacité de production. Le système nouvellement de essuyage assure le plein contact avec le pochoir, aspiration accrue de vide peut effectivement éliminer la pâte restante

dans la maille, qui peut réaliser la pièce de nettoyage automatique efficace de function.CCD et système de penchement de c est séparé, quand CCD fonctionnant, pièce de CCD

indépendamment mouvement de réduire la charge de moteur servo et d'améliorer la vitesse et l'exactitude de machine.

3, image et système optique. Utilisant la lumière uniforme d'anneau et la lumière coaxiale d'intense luminosité, avec la fonction d'ajustement d'éclat de promesse, puis tous les types de points de marque peut être bien identifié (points rocailleux y compris de marque), applicable pour étamper, le cuivrage, placage à l'or, étain pulvérisant, FPC et d'autres types carte PCB avec de différentes couleurs. Avec le modèle mathématique de brevet de GKG, capable assurer de grande précision.

4, cadre en acier de maille d'adaptabilité élevée maintenant le système. Capable imprimer toutes sortes de cadres d'écran de taille, et changer rapidement modulaire

chaîne de production.

5, utilisant l'interface d'opération Windows XP/win7, avec la bonne fonction homme-machine de dialogue, et facile pour l'opérateur rapidement au courant de l'opération particulièrement en faire l'effet de navigation du dossier de programmation. facile de commuter les Chinois/interface anglaise, avec le rondin d'opération, le disque de défaut/auto-diagnostic de défaut/l'invite analyse de panne/alarme légère et d'autres fonctions.

6, 2D essais et analyses de qualité d'impression de pâte, capables inspecter le décalage, la pâte insuffisante, les disparus et le pont et d'autres défauts pour assurer la qualité impression.

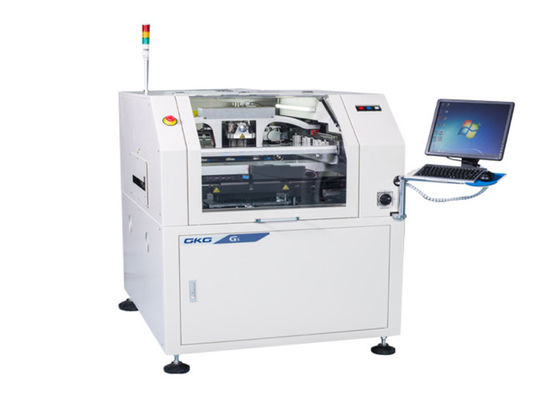

Exactitude de la lumière 0.01mm de tour d'opération de Windows de machine d'imprimante de pochoir de GKG SMT 0
