Nom de produit: | Chargeur de carte PCB | Couleur: | blanc |
---|---|---|---|
Alimentation d'énergie: | AC110V/220V, 50/60HZ | PLC: | Mitsubishi |
relais: | Schneider | Commutateur électro-optique: | Omron |
Surligner: | chaîne de production de smt équipement,chargeur et déchargeur de carte PCB |

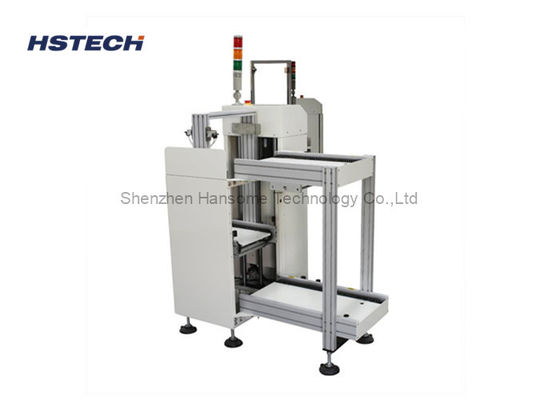

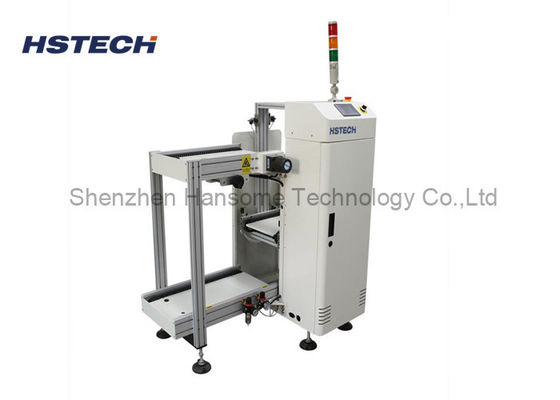

Appareils de manutention de panneau de chargeur de carte PCB d'interface de communication de la tôle SMEMA
Application
Cette machine est utilisée pour le début de la chaîne de production de SMT, par pusing les pcbs hors de la magazine au convoyeur de la machine en aval.
Spécifications
Modèle | HS-250LD | HS-330LD | HS-390LD | HS-460LD |
Tension | AC110V/220V, 50/60Hz, monophasé, 300A maximum | |||
Dimension de carte PCB | (50*50) | (350*250) | (50*50) | (455*330) | (50*50) | (530*390) | (50*50) | (530*460) |
Dimension de magazine | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
Alimentation en air | 0.4~0.6Mpa | |||
Taille de transport | norme 920±20 (millimètre) | |||
Temps de chargement | sec 6 | |||
La magazine remplacent le temps | environ 20 sec | |||
Direction de transport | L à R, ou R à L, facultatifs | |||
Épaisseur de carte PCB | Minute 0.4mm | |||
Lancements | 1-4 (étape de 10mm) | |||
Communication | SMEMA | |||
Dimension de machine | 1100*780*1200 | 1400*860*1200 | 1500*920*1200 | 1600*1120*1200 |
Poids | 140kg approximatif | 180kg approximatif | 220kg approximatif |
230kg approximatif |
Caractéristiques
1, contrôle d'écran tactile de véritable couleur
2, PLC de Mitsubishi
3, capacité de magazine : principal 1, fond 1, ou les a adapté aux besoins du client
4, lancement sélectif : 10mm, 20mm, 30mm, 40mm
5, direction de transport de carte PCB : L - R, ou R - L, facultatif
6, sélection de mode manuelle/automatique de course
7, rail avant fixe ou rail arrière fixe, facultatif
8, taille standard pour l'application de SMT (920±20mm)
9, affichage de lumière de tour
10, signal de SMEMA
